Stycznik do załączania kondensatorów 20 kvar przy 400V, 230VAC 50/60Hz | BFK2600A230 Lovato Electric

Opis i Kluczowe Cechy

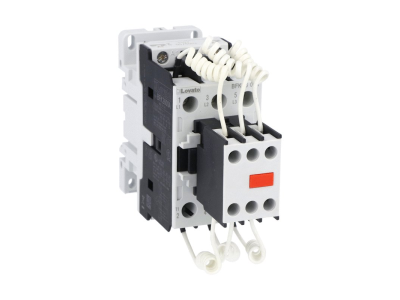

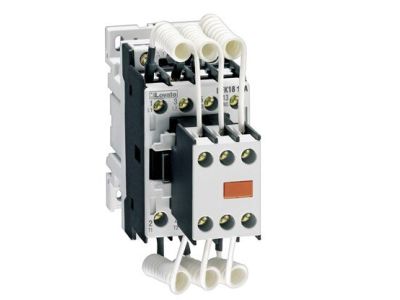

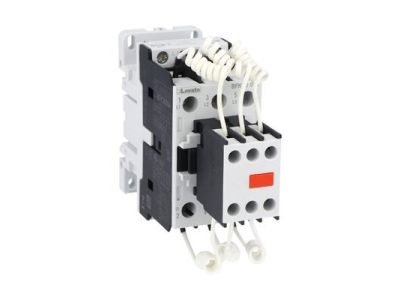

Stycznik Lovato Electric BFK2600A230 to wyspecjalizowane urządzenie łączeniowe zaprojektowane z myślą o wymagających układach kompensacji mocy biernej. Model ten charakteryzuje się zdolnością do załączania baterii kondensatorów o mocy znamionowej do 20 kvar przy napięciu międzyfazowym 400V. Kluczowym elementem konstrukcyjnym są zintegrowane rezystory wstępnego ładowania, które skutecznie ograniczają prąd udarowy (inrush current) występujący w momencie załączania kondensatorów. Dzięki temu rozwiązaniu, styki główne są chronione przed zgrzaniem, co znacząco wydłuża żywotność całego aparatu oraz podzespołów wchodzących w skład baterii kondensatorów.

• Napięcie sterujące: Cewka zasilana prądem przemiennym 230VAC o częstotliwości 50/60Hz zapewnia kompatybilność z większością standardowych układów sterowania.
• Moc łączeniowa: Zoptymalizowany pod kątem obciążeń pojemnościowych do 20 kvar przy 400V.

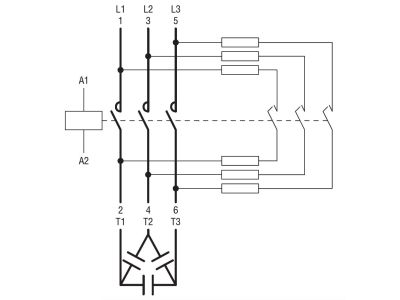

• Ochrona styków: Zastosowanie styków pomocniczych wyprzedzających z rezystorami tłumiącymi minimalizuje piki prądowe.
• Trwałość mechaniczna: Solidna konstrukcja Lovato Electric gwarantuje wysoką liczbę cykli łączeniowych nawet w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i niezawodność w instalacjach elektroenergetycznych. Stycznik spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-4-1, które definiują standardy dla aparatury niskonapięciowej oraz styczników i rozruszników silnikowych. Posiada również certyfikację CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania i ochrony środowiska.

Zastosowanie

Stycznik BFK2600A230 znajduje szerokie zastosowanie w automatycznych i manualnych układach kompensacji mocy biernej (BK). Jest idealnym rozwiązaniem dla:

• Przemysłowych baterii kondensatorów służących do redukcji opłat za energię bierną indukcyjną.
• Rozdzielnic głównych w obiektach komercyjnych i biurowych.
• Systemów automatyki budynkowej, gdzie wymagane jest stabilne zarządzanie parametrami sieci elektrycznej.
• Modernizacji istniejących układów kompensacji w celu zwiększenia ich bezawaryjności.

Wskazówki Montażowe

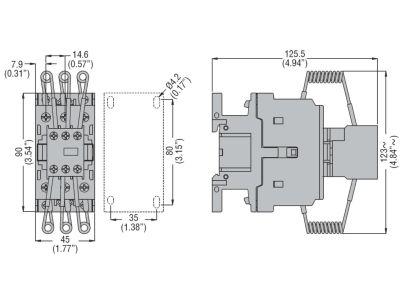

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych urządzenia. Stycznik przystosowany jest do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Dobór przewodów powinien uwzględniać prąd znamionowy kondensatora oraz wytrzymałość termiczną izolacji.
• Wentylacja: W obudowach baterii kondensatorów należy zapewnić odpowiednią cyrkulację powietrza, gdyż kondensatory i rezystory tłumiące wydzielają ciepło podczas pracy.
• Pozycja pracy: Zaleca się montaż w pozycji pionowej, aby zapewnić optymalne chłodzenie konwekcyjne cewki i styków.

FAQ

1. Czy stycznik BFK2600A230 może być stosowany do zwykłych obciążeń silnikowych?
Choć konstrukcyjnie bazuje na styczniku mocy, model BFK jest optymalizowany pod kątem obciążeń pojemnościowych. Do silników zaleca się stosowanie standardowych styczników serii BF, które nie posiadają rezystorów wstępnego ładowania.

2. Dlaczego rezystory w tym styczniku są tak ważne?
Podczas załączania kondensatora prąd może wielokrotnie przekroczyć prąd znamionowy. Rezystory ograniczają ten impuls, co zapobiega uszkodzeniu izolacji kondensatorów i wypalaniu styków stycznika.

3. Czy cewka 230VAC 50/60Hz toleruje wahania napięcia?
Tak, cewki Lovato Electric są zaprojektowane tak, aby pracować stabilnie w szerokim zakresie tolerancji napięcia zasilania, zgodnie z normami IEC.
