Stycznik do obwodów DC, DC-1 120A (220V) 1P, GAE75-10-00 48V DC, zaciski śrubowe | 1SBL419025R8300 ABB

Alternatywny kod produktu: 1SBL419025R8300

Opis i Kluczowe Cechy

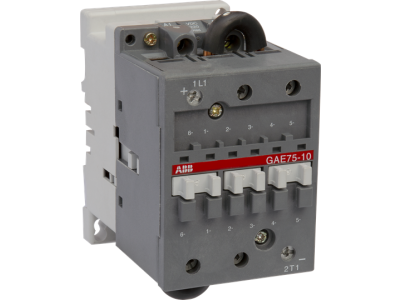

Stycznik do obwodów prądu stałego DC-1 120A (symbol 1SBL419025R8300) z serii GAE75-10-00 o napięciu sterującym 220V DC i zasilaniu cewki 48V DC to urządzenie blokowe do przełączania obwodów DC. Przeznaczony do pracy z prądami do 120A, wyposażony w rynny łukowe z magnesami trwałymi oraz izolowane przyłącza 25 mm². Obwód sterujący zasilany prądem stałym z podwójnym uzwojeniem, z wbudowanym stykiem otulinowym podtrzymującym.

• Przełączanie prądu stałego do 120A: Rozwiązanie dla obwodów wysokonapięciowych DC, gdzie wymagane jest pewne i szybkie przełączanie.
• Konstrukcja blokowa z rynnami łukowymi: Efektywne tłumienie łuku elektrycznego w obwodach DC, kluczowe dla bezpieczeństwa i trwałości stycznika.
• Zaciski śrubowe 25 mm²: Solidne połączenia dla obwodów o dużym obciążeniu prądowym, zapewniające niskie straty i wysoką niezawodność.
• Obwód sterujący 48V DC z podwójnym uzwojeniem: Zwiększa niezawodność działania i umożliwia podtrzymanie styku w warunkach zakłóceń.
• Oznaczenia polaryzacji zacisków 1L1/2T1: Precyzyjne i bezbłędne podłączenie obwodu DC, eliminujące ryzyko zwarcia.

Zgodność z Normami

Stycznik spełnia wymagania norm europejskich dotyczących urządzeń elektrycznych niskiego napięcia oraz posiada deklarację zgodności CE. Zaprojektowany zgodnie z dyrektywami LVD i EMC, co gwarantuje bezpieczeństwo i kompatybilność elektromagnetyczną w instalacjach przemysłowych.

Zastosowanie

Stycznik DC-1 GAE75-10-00 znajduje zastosowanie w układach wymagających precyzyjnego i niezawodnego przełączania obwodów prądu stałego, szczególnie tam, gdzie kluczowe jest tłumienie łuku elektrycznego.

• Zasilanie i sterowanie obwodami fotowoltaicznymi oraz akumulatorowymi w systemach magazynowania energii.
• Przełączanie obwodów trakcyjnych w pojazdach elektrycznych i systemach transportowych.
• Sterowanie silnikami prądu stałego w aplikacjach przemysłowych i maszynach.
• Zastosowania w układach zasilania awaryjnego i UPS, gdzie wymagana jest niezawodność przy wysokich prądach.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia zasilającego. Należy bezwzględnie przestrzegać polaryzacji zacisków 1L1 (dodatni) i 2T1 (ujemny) – błędne podłączenie grozi uszkodzeniem stycznika. Zaciski śrubowe należy dokręcać z zalecanym momentem zgodnym z dokumentacją techniczną. Obwód sterujący zasilany 48V DC musi być podłączony zgodnie z oznaczeniami na styczniku. Po montażu sprawdzić poprawność działania i brak zwarć.

FAQ

• Czy stycznik może być stosowany z prądem przemiennym? Nie – stycznik GAE75-10-00 jest zaprojektowany wyłącznie do obwodów prądu stałego DC. Do zastosowań z prądem przemiennym AC należy dobrać odpowiedni stycznik AC.
• Jaki jest maksymalny prąd dla stycznika GAE75-10-00? Maksymalny prąd przełączania wynosi 120A, zgodnie z danymi technicznymi.
• Czy stycznik wymaga dodatkowych akcesoriów do pracy? Stycznik posiada wbudowane izolowane przyłącza 25 mm² i podwójne uzwojenie cewki. Dodatkowe akcesoria (np. styki pomocnicze) są opcjonalne i zależą od konkretnej aplikacji.
