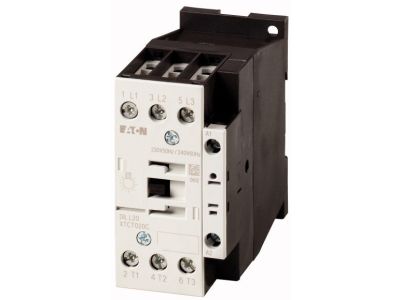

Stycznik do lamp 7A [AC-5A] 3P 230V AC, DILL20(230V50HZ,240V60HZ) DILL | 104408 Eaton

Alternatywny kod produktu: DILL20(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik do lamp DILL20 (nr katalogowy 104408) to trójbiegunowe urządzenie przeznaczone do łączenia obwodów oświetleniowych. Jego prąd znamionowy w kategorii AC‑5A wynosi 7 A, co gwarantuje bezpieczną pracę przy typowych obciążeniach żarowych i halogenowych. Napięcie sterujące 230 V 50 Hz / 240 V 60 Hz umożliwia współpracę z instalacjami niskiego napięcia sterowniczego. Dzięki prądowi cieplnemu I_th = 45 A i kategoriom AC‑1/AC‑5A stycznik sprawdza się zarówno w zastosowaniach oświetleniowych, jak i ogólnych obciążeniach nieindukcyjnych.

• Prąd znamionowy AC‑5A 7 A: dedykowany do przełączania lamp żarowych, halogenowych i świetlówek bez ryzyka przegrzania styków.
• Kategoria użytkowa AC‑1 / prąd I_e 27 A (przy 380–400 V): możliwość zastosowania w obwodach grzejnych lub innych obciążeniach rezystancyjnych o większym poborze mocy.
• Prąd cieplny I_th 45 A: wysoka rezerwa termiczna zapewniająca długotrwałą niezawodność nawet w podwyższonej temperaturze otoczenia (do 40°C).
• Napięcie sterujące 230 V AC (50 Hz) / 240 V AC (60 Hz): kompatybilność z popularnymi systemami sterowania oświetleniem i automatyką budynkową.
• Trzy bieguny główne (3P): przełączanie faz oraz przewodu neutralnego (w zależności od konfiguracji) w jednej obudowie, co upraszcza montaż.

Zgodność z Normami

Stycznik DILL20 został zaprojektowany zgodnie z wymaganiami norm IEC/EN 60947 oraz VDE 0660, a także posiada certyfikację UL i CSA. Dzięki temu spełnia rygorystyczne kryteria bezpieczeństwa i niezawodności wymagane w instalacjach przemysłowych i komercyjnych. Posiada deklarację zgodności CE.

Zastosowanie

Stycznik do lamp 104408 znajduje zastosowanie przede wszystkim w obwodach oświetleniowych oraz w systemach automatyki budynkowej, gdzie wymagane jest pewne przełączanie obciążeń żarowych lub halogenowych. Może być również używany do sterowania odbiornikami rezystancyjnymi o znamionowym prądzie AC‑1.

• Sterowanie oświetleniem w halach produkcyjnych, magazynach i obiektach użyteczności publicznej.
• Załączanie i wyłączanie obwodów żarowych, halogenowych oraz lamp LED (w przypadku ograniczonego prądu rozruchu).
• Impulsowe przełączanie cewek większych styczników lub przekaźników w rozdzielnicach sterowniczych.
• Realizacja sekcji oświetleniowych w systemach inteligentnego budynku (BMS).

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony zapewniającym odpowiednie warunki pracy. Przekrój przewodów należy dobrać do prądu obciążenia – dla prądu 7 A zaleca się przewody o przekroju co najmniej 1,5 mm². Momenty dokręcania zacisków oraz ewentualne ograniczenia środowiskowe należy sprawdzić w dokumentacji producenta. Stopień ochrony IP00 oznacza, że stycznik wymaga zabudowy w szczelnej obudowie rozdzielnicy.

FAQ

• W jakiej kategorii użytkowej pracuje stycznik? Stycznik sklasyfikowany jest w kategorii AC‑5A (prąd znamionowy 7 A) oraz AC‑1 (I_e 27 A przy 380–400 V). Kategoria AC‑5A oznacza przełączanie obciążeń oświetleniowych (żarówek, halogenów), natomiast AC‑1 – obciążeń rezystancyjnych, np. grzałek.
• Jaki jest stopień ochrony stycznika? Stopień ochrony wynosi IP00 – urządzenie nie posiada własnej obudowy i musi być instalowane wewnątrz rozdzielnicy lub szafy sterowniczej o wyższym stopniu ochrony (np. IP20, IP54).
• Czy stycznik nadaje się do sterowania silnikami? Nie, stycznik został zaprojektowany głównie do obciążeń oświetleniowych (AC‑5A) i rezystancyjnych (AC‑1). Do przełączania silników zalecane są styczniki w kategorii AC‑3 / AC‑4. Użycie w obwodach indukcyjnych może skrócić żywotność styków.
