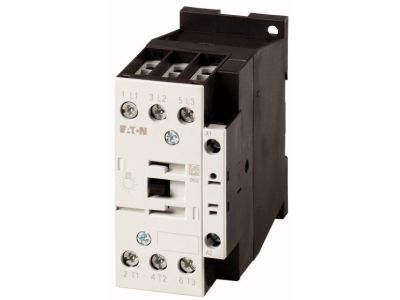

Stycznik do lamp 18A [AC-5A] 3P 400V AC 0Z 0R, DILL18(400V50HZ,440V60HZ) DILL | 104406 Eaton

Alternatywny kod produktu: DILL18(400V50HZ,440V60HZ)

Opis i Kluczowe Cechy

Stycznik do lamp DILL model 104406 (DILL18) to trójbiegunowy stycznik przystosowany do pracy w kategorii AC-5A, dedykowany do załączania i wyłączania lamp wyładowczych (np. HQL, sodowych). Oferuje prąd znamionowy 18 A przy napięciu 400 V AC (cewka zasilana napięciem 400 V 50 Hz / 440 V 60 Hz) oraz napięcie izolacji Ui 690 V, co zapewnia bezpieczną, długotrwałą pracę w instalacjach oświetleniowych. Wyposażony w podwójny zacisk skrzynkowy umożliwiający pewne łączenie przewodów o różnych przekrojach. Stopień ochrony IP20 oraz zabezpieczenie przed dotknięciem zgodne z VDE 0106 część 100 gwarantują bezpieczeństwo obsługi w rozdzielnicy.

• Prąd znamionowy 18 A (AC-5A): umożliwia niezawodne sterowanie obwodami lamp wyładowczych o znacznym prądzie rozruchu, bez ryzyka przegrzania styków.
• Trzy bieguny (3P) 400 V AC: przeznaczony do przełączania trzech faz, idealny do symetrycznych obciążeń oświetleniowych w sieci trójfazowej.
• Podwójny zacisk skrzynkowy: ułatwia okablowanie przewodami o różnych przekrojach (np. 1,5–6 mm²), zapewniając trwałe i bezpieczne połączenie.
• Napięcie izolacji Ui = 690 V: wysoka wytrzymałość dielektryczna zwiększa bezpieczeństwo instalacji i odporność na przepięcia.
• Możliwość rozbudowy do 4 zestyków pomocniczych: pozwala na dodanie dodatkowych styków sygnalizacyjnych lub sterujących bez konieczności wymiany stycznika.

Zgodność z Normami

Stycznik spełnia wymagania zabezpieczenia przed dotknięciem zgodnie z VDE 0106 część 100. Produkt posiada certyfikat CE oraz jest zgodny z europejskimi standardami bezpieczeństwa dla aparatury modułowej. Stopień ochrony IP20 odpowiada wymaganiom dla instalacji w suchych pomieszczeniach, w rozdzielnicach i szafkach sterowniczych.

Zastosowanie

Stycznik DILL18 dedykowany jest przede wszystkim do sterowania oświetleniem wyładowczym (HQL, sodowym, metalohalogenkowym) w systemach ręcznego i automatycznego załączania. Doskonale sprawdza się w obwodach wymagających kategorii AC-5A.

• Sterowanie oświetleniem ulicznym, parkingowym i hal przemysłowych – załączanie i wyłączanie lamp sodowych/rtęciowych.
• Automatyka budynkowa – podłączenie do przekaźników zmierzchowych, czujników ruchu lub systemów BMS.
• Rozdzielnice oświetleniowe w budynkach użyteczności publicznej, magazynach i zakładach produkcyjnych.
• Możliwość zastosowania jako stycznik główny w podrozdzielniach oświetleniowych z możliwością rozbudowy o moduły pomocnicze.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Stycznik mocuje się na szynie TH35 (DIN) w rozdzielnicy, a przewody podłącza do podwójnych zacisków skrzynkowych, stosując przekrój dobrany do prądu obciążenia. Moment dokręcania śrub zacisków należy przyjąć zgodnie z dokumentacją producenta (typowe wartości dla zacisków skrzynkowych). Po instalacji sprawdzić poprawność okablowania oraz działanie styków głównych i pomocniczych.

FAQ

• Czy stycznik ma fabryczne podświetlenie? Nie, model 104406 nie jest wyposażony w podświetlenie. Istnieje możliwość dołożenia dedykowanych modułów pomocniczych (np. sygnalizacyjnych) za pomocą zabudowy bocznej.
• Jaki stopień ochrony ma ten stycznik? Stopień ochrony wynosi IP20, co oznacza ochronę przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm, odpowiednią do montażu w rozdzielnicach i szafkach sterowniczych.
• Do jakiego rodzaju obciążenia jest przeznaczony? Stycznik jest sklasyfikowany w kategorii AC-5A, czyli do załączania i wyłączania lamp wyładowczych (HQL, sodowych, metalohalogenkowych). Nie zaleca się stosowania do obciążeń silnikowych lub rezystancyjnych bez dodatkowej weryfikacji parametrów.
