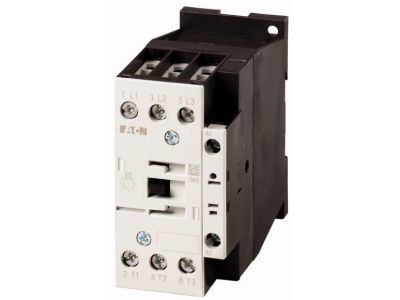

Stycznik do lamp 12A [AC-5A] 3P 230VAC 0Z 0R, DILL12(230V50HZ,240V60HZ) DILL | 104402 Eaton

Alternatywny kod produktu: DILL12(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik do lamp DILL12 (symbol 104402) to trójbiegunowy stycznik przeznaczony do pracy w kategorii AC-5A, dedykowany do obwodów oświetlenia wyładowczego, np. lamp HQL. Oferuje prąd znamionowy 12A, co pozwala na bezpieczne przełączanie dużych obciążeń bez ryzyka uszkodzenia styków. Napięcie izolacji Ui=690V zapewnia wysoki margines bezpieczeństwa. Wyposażony w podwójne zaciski skrzynkowe ułatwiające podłączenie przewodów o różnych przekrojach. Stopień ochrony IP20 chroni przed dotykiem części aktywnych, a zabezpieczenie zgodne z VDE 0106 cz.100 zwiększa bezpieczeństwo eksploatacji. Istnieje możliwość rozbudowy o zestyk pomocniczy (do 4 modułów) oraz różne akcesoria.

• Prąd znamionowy 12A (AC-5A): Bezpieczna praca w obwodach oświetlenia wyładowczego, np. lamp HQL lub LED o dużym prądzie rozruchu, bez ryzyka przegrzania styków.
• Kategoria AC-5A: Specjalnie zaprojektowany do przełączania lamp wyładowczych – gwarantuje trwałość łączeniową przy wysokich prądach udarowych i przepięciach.
• Podwójne zaciski skrzynkowe: Umożliwiają łatwe i niezawodne okablowanie przewodami o różnych przekrojach, redukując czas montażu i zwiększając pewność połączenia.
• Możliwość rozbudowy do 4 zestyków pomocniczych: Elastyczność konfiguracji – można dodać moduły pomocnicze, elektroniczne moduły czasowe lub układy ochronne bez konieczności stosowania dodatkowej aparatury.
• Napięcie izolacji Ui=690V i stopień ochrony IP20: Wysoki poziom bezpieczeństwa i ochrona przed przypadkowym dotykiem, zgodna z VDE 0106 cz.100; idealny do montażu w rozdzielnicach modułowych.

Zgodność z Normami

Stycznik DILL12 spełnia wymogi normy VDE 0106 część 100 dotyczącej zabezpieczenia przed dotykiem. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt jest przeznaczony do użytku w instalacjach niskiego napięcia.

Zastosowanie

Stycznik do lamp DILL12 został zaprojektowany przede wszystkim do sterowania oświetleniem wyładowczym, jednak jego parametry pozwalają na zastosowanie w różnych układach automatyki budynkowej i przemysłowej.

• Sterowanie oświetleniem HQL, sodowym, metalohalogenkowym oraz LED w halach produkcyjnych, parkingach, magazynach i obiektach użyteczności publicznej.
• Przełączanie obwodów grzewczych, wentylatorów i innych odbiorników o charakterystyce rezystancyjnej lub indukcyjnej (w ramach dopuszczalnych kategorii).
• Wykorzystanie w szafach sterowniczych jako element wykonawczy – rozbudowa o zestyk pomocniczy umożliwia przekazanie sygnału zwrotnego do PLC lub systemu BMS.
• Automatyka budynkowa – sterowanie oświetleniem z poziomu czujek, przycisków czy systemu KNX (przy użyciu odpowiedniego modułu czasowego lub łącznika równoległego).

Wskazówki Montażowe

Montaż stycznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej – standardowo dla aparatury modułowej. Zaciski skrzynkowe umożliwiają podłączenie przewodów o przekroju dostosowanym do prądu znamionowego; moment dokręcania śrub należy stosować zgodnie z danymi na obudowie lub w instrukcji. Po zamontowaniu sprawdź poprawność połączeń i działanie mechanizmu.

FAQ

• Czy stycznik DILL12 ma podświetlenie LED? Producent nie przewiduje fabrycznego podświetlenia w tym modelu. W razie potrzeby sygnalizacji stanu można dołączyć odpowiedni moduł pomocniczy (np. łącznik równoległy z sygnalizacją).
• Jaki jest stopień ochrony tego stycznika? Stycznik posiada stopień ochrony IP20, co oznacza ochronę przed dotykiem palcem i ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć – należy instalować go w suchych pomieszczeniach wewnątrz rozdzielnic.
• Jaki jest tryb pracy styków – zwierne czy rozwierne? Styk główny jest zwierny (normalnie otwarty). W przypadku potrzeby wykorzystania styku rozwiernego, stycznik można rozbudować o moduł zestyków pomocniczych oferujący konfiguracje NO/NC.
