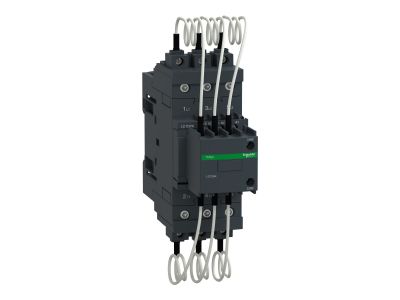

Stycznik do baterii kondensatorów TeSys D 3P 33,3kVar 230V AC zaciski śrubowe | LC1DPKP7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik do baterii kondensatorów TeSys D LC1DPKP7 to trójbiegunowe urządzenie przeznaczone do łączenia i wyłączania baterii kondensatorów w układach kompensacji mocy biernej. Przystosowany do pracy w kategorii użytkowania AC-6B, oferuje znamionową moc bierną 17 kVar przy 230 V AC oraz 50 kVar przy 660-690 V AC. Wyposażony w zaciski śrubowe ułatwiające podłączenie przewodów o szerokim zakresie przekrojów, zapewnia elastyczność i niezawodność w instalacjach przemysłowych i komercyjnych.

• Kategoria użytkowania AC-6B: Gwarantuje trwałość łączeniową przy pracy z bateriami kondensatorów, zapewniając bezpieczne załączanie i wyłączanie prądów pojemnościowych.
• Znamionowa moc bierna 17 kVar (230 V AC) / 50 kVar (660–690 V AC): Pozwala na kompensację mocy biernej w obwodach o różnych napięciach zasilania, dostosowując się do potrzeb instalacji.
• Styki dodatkowe 1 NO + 2 NZ (obwód sygnalizacyjny) oraz 3 NO wczesne załączanie (obwód zasilający): Umożliwiają sygnalizację stanu pracy oraz wcześniejsze załączanie kondensatorów, co ogranicza przepięcia i wydłuża żywotność układu.
• Zaciski śrubowe dla obwodu mocy (1...35 mm²) i sterowania (1...4 mm²): Uproszczony montaż i pewne połączenie przewodów o różnych przekrojach – zarówno sztywnych, jak i elastycznych.
• Certyfikaty UL, CSA, IEC oraz CCC, EAC, KC: Potwierdzają zgodność z międzynarodowymi normami bezpieczeństwa, co jest kluczowe w aplikacjach eksportowych i wymagających projektach.

Zgodność z Normami

Stycznik spełnia wymagania norm IEC 60947-4-1, UL 60947-4-1 oraz CSA C22.2 No 60947-4-1. Posiada certyfikaty CCC, CSA, EAC, IEC, KC oraz UL, co gwarantuje wysoką jakość i bezpieczeństwo użytkowania w instalacjach zgodnych z europejskimi i światowymi standardami.

Zastosowanie

Stycznik LC1DPKP7 został zaprojektowany specjalnie do pracy z bateriami kondensatorów w systemach kompensacji mocy biernej. Sprawdza się w następujących scenariuszach:

• Automatyczne załączanie i wyłączanie sekcji kondensatorów w rozdzielnicach głównych i przemysłowych.
• Sterowanie grupami kondensatorów w instalacjach poprawiających współczynnik mocy (power factor correction).
• Układy z wyłączaniem linii oraz wyłączaniem układu połączonego w trójkąt, zgodnie z kategorią AC-6B.
• Integracja z systemami automatyki budynkowej oraz sterownikami PLC do zdalnego nadzoru kompensacji.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie DIN 35 mm (TH35) lub na płycie montażowej za pomocą odpowiednich otworów. Przekrój przewodów należy dobrać do prądu znamionowego obwodu – dla obwodu mocy dopuszczalne są przewody 1...35 mm² (sztywne lub elastyczne), dla obwodu sterowania 1...4 mm². Momenty dokręcania zacisków śrubowych: obwód mocy 5 N·m (przewód 1...25 mm²) lub 8 N·m (przewód 35 mm²), obwód sterowania 1,7 N·m. Wszystkie wartości zgodne z dokumentacją producenta.

FAQ

• Jaka jest moc bierna tego stycznika przy różnych napięciach? Zgodnie z danymi technicznymi, znamionowa moc bierna wynosi 17 kVar przy 230 V AC oraz 50 kVar przy 660...690 V AC (dla 60°C). Pozwala to na pracę zarówno w sieciach niskiego, jak i podwyższonego napięcia.
• Czy stycznik posiada wbudowane styki pomocnicze? Tak, w standardowym wyposażeniu znajdują się styki: 1 NO + 2 NZ dla obwodu sygnalizacyjnego oraz 3 NO jako styki wczesnego załączania dla obwodu zasilającego. Umożliwiają one monitoring oraz sekwencyjne załączanie kondensatorów.
• Czy można go zamontować na standardowej szynie DIN? Tak, stycznik można montować zarówno na szynie DIN 35 mm (TH35), jak i na płycie montażowej. W zestawie znajdują się odpowiednie mocowania zgodne z systemem TeSys D.
