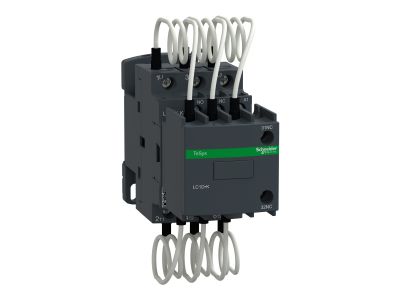

Stycznik do baterii kondensatorów TeSys D 3P 20kVar 230V AC zaciski śrubowe | LC1DLKP7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik do baterii kondensatorów TeSys D LC1DLKP7 to trzybiegunowe urządzenie przystosowane do załączania i wyłączania baterii kondensatorów o mocy 20 kVar przy napięciu cewki 230 V AC. Zaciski śrubowe zapewniają pewne i trwałe połączenia przewodów. Kompaktowa konstrukcja ułatwia integrację z rozdzielnicami oraz systemami automatyki budynkowej i przemysłowej.

• Moc 20 kVar: pozwala precyzyjnie sterować baterią kondensatorów o tej mocy, optymalizując kompensację mocy biernej.
• 3 bieguny (3P): umożliwiają załączanie trzech faz jednocześnie, co jest wymagane w typowych układach kompensacji.
• Napięcie cewki 230 V AC: kompatybilne z powszechnie stosowanym napięciem sieciowym, ułatwia podłączenie do układów sterowania.
• Zaciski śrubowe: gwarantują solidne, niskorezystancyjne połączenie, odporne na wibracje i obciążenia termiczne.
• Konstrukcja TeSys D: sprawdzona platforma stycznikowa o wysokiej niezawodności i łatwym montażu w standardowych rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowych norm IEC oraz EN, posiada certyfikat CE. Zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik LC1DLKP7 dedykowany jest do precyzyjnego sterowania bateriami kondensatorów w instalacjach kompensacji mocy biernej. Sprawdza się zarówno w rozdzielnicach głównych, jak i w systemach automatyki budynkowej.

• Sterowanie bateriami kondensatorów w rozdzielnicach głównych i podrozdzielnicach.
• Automatyczna kompensacja mocy biernej w przemysłowych instalacjach energetycznych.
• Integracja z systemami sterowania PLC i nadzoru energii w budynkach komercyjnych.
• Układy załączania kondensatorów w stacjach transformatorowych i rozdzielnicach SN.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Stycznik mocuje się na szynie DIN TH35 lub płycie montażowej zgodnie z dokumentacją producenta. Zaciski śrubowe dokręcać z momentem podanym w karcie katalogowej (dostępna u producenta). Przekrój przewodów dobrać do obciążalności stycznika oraz norm instalacyjnych.

FAQ

• Do czego służy ten stycznik? Przeznaczony jest do załączania i wyłączania baterii kondensatorów (o mocy do 20 kVar) w układach kompensacji mocy biernej.
• Jakie jest napięcie cewki i typ zacisków? Cewka zaprojektowana na napięcie 230 V AC, a połączenia wykonuje się za pomocą zacisków śrubowych.
• Czy stycznik może być używany do innych odbiorników (np. silników)? Nie – jest dedykowany do obwodów pojemnościowych (baterie kondensatorów). Do silników zaleca się stosowanie styczników ogólnego przeznaczenia TeSys D.
