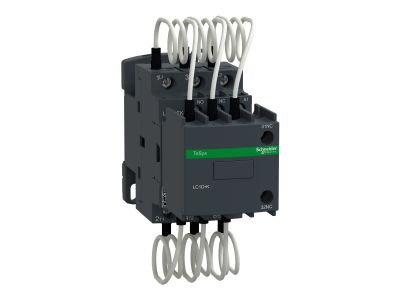

Stycznik do baterii kondensatorów TeSys D 3P 12,5kVar 230V AC zaciski śrubowe | LC1DFKP7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik TeSys D LC1DFKP7 to trójbiegunowy stycznik dedykowany do sterowania bateriami kondensatorów w instalacjach kompensacji mocy biernej. Przeznaczony do pracy przy napięciu sterowania 230 V AC i mocy biernej 12,5 kVar, wyposażony w zaciski śrubowe zapewniające pewne i trwałe połączenia. Jego konstrukcja umożliwia prosty montaż oraz pełną integrację z systemami sterowania, co potwierdza seria TeSys D.

• 3-biegunowy (3P): Umożliwia jednoczesne przełączanie trzech faz, co jest niezbędne w typowych bateriach kondensatorów skojarzonych w trójkąt.
• Moc bierna 12,5 kVar: Odpowiada standardowym modułom baterii kondensatorów, gwarantując dobór do obwodów kompensacji bez ryzyka przeciążenia styków.
• Napięcie sterowania 230 V AC: Kompatybilne z instalacjami oświetleniowymi i sterowniczymi, upraszcza podłączenie cewki stycznika do typowych obwodów pomocniczych.
• Zaciski śrubowe: Zapewniają bezpieczne, niskorezystancyjne połączenie przewodów, odporne na luzowanie podczas eksploatacji.
• Seria TeSys D: Zapewnia prosty montaż na szynie TH35 oraz bezproblemową integrację z istniejącymi systemami sterowania i zabezpieczeń.

Zgodność z Normami

Stycznik LC1DFKP7 został zaprojektowany zgodnie z wymaganiami norm europejskich i standardami DIN. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń stosowanych w rozdzielnicach niskiego napięcia.

Zastosowanie

Stycznik przeznaczony jest do łączenia i odłączania baterii kondensatorów w układach automatycznej kompensacji mocy biernej. Sprawdza się w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest redukcja opłat za energię bierną.

• Automatyczne załączanie i wyłączanie baterii kondensatorów w zależności od zapotrzebowania na moc bierną.
• Sterowanie modułami kondensatorów w rozdzielnicach głównych i podrozdzielniach.
• Współpraca z regulatorami mocy biernej oraz sterownikami PLC w systemach automatyki budynkowej.
• Zastosowanie w układach kompensacji centralnej i grupowej w halach produkcyjnych, centrach handlowych i budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed podłączeniem należy sprawdzić zgodność napięcia sterowania z siecią. Zaciski śrubowe dokręcać momentem zalecanym w dokumentacji producenta. Przekrój przewodów dobrać do prądu znamionowego obwodu sterowania i obciążenia. Po zamontowaniu sprawdzić poprawność działania oraz brak zwarć między biegunami.

FAQ

• Jakie jest napięcie sterowania cewki stycznika? Napięcie sterowania wynosi 230 V AC – jest to wartość znamionowa cewki podana przez producenta dla modelu LC1DFKP7.
• Czy stycznik nadaje się do przełączania obciążeń pojemnościowych? Tak, jest to stycznik dedykowany do baterii kondensatorów, co oznacza, że jego konstrukcja (m.in. odpowiednia budowa styków) zapewnia bezpieczne załączanie i wyłączanie obciążeń pojemnościowych bez ryzyka powstawania łuków.
• Jaka jest maksymalna moc baterii kondensatorów, którą można sterować tym stycznikiem? Maksymalna moc bierna wynosi 12,5 kVar – jest to wartość graniczna, której nie należy przekraczać, aby uniknąć przegrzania styków i uszkodzenia urządzenia.
