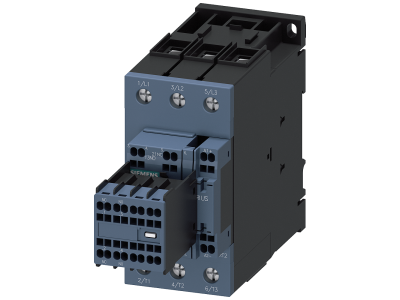

Stycznik dla kolei AC-3, 18,5KW/400V, 2NO+2NC, 24V DC, 0,7...1,25*US, z warystorem, 3-bieg. | 3RT2035-3XB44-0LA2 Siemens

Alternatywny kod produktu: 3RT20353XB440LA2

Opis i Kluczowe Cechy

Stycznik 3RT2035-3XB44-0LA2 firmy Siemens (seria SIRIUS) przeznaczony jest do zastosowań w kolejnictwie oraz przemyśle. Kategoria użytkowania AC‑3 pozwala na sterowanie silnikami trójfazowymi o mocy do 18,5 kW przy napięciu 400 V AC. Urządzenie wyposażono w dwa styki zwierne NO i dwa styki rozwierne NC, cewkę 24 V DC oraz wbudowany warystor zabezpieczający przed przepięciami. Trzy bieguny główne zapewniają przełączanie wszystkich faz.

• Moc AC‑3 18,5 kW / 400 V AC: możliwość sterowania silnikami indukcyjnymi o dużym zapotrzebowaniu mocy, np. w napędach pomp, wentylatorów czy sprężarek.
• 2 styki NO + 2 styki NC: elastyczna konfiguracja obwodów sterowania i sygnalizacji – jeden zestaw do załączania, drugi do sygnalizacji stanu lub blokad.
• Napięcie cewki 24 V DC: bezpieczne sterowanie niskim napięciem stałym, kompatybilne z nowoczesnymi systemami PLC i sterownikami.
• Szeroki zakres napięcia sterowania 0,7…1,25 × US: niezawodne zadziałanie nawet przy spadkach lub wzrostach napięcia zasilającego cewkę.
• Wbudowany warystor: ochrona cewki przed przepięciami indukowanymi przy wyłączaniu, wydłuża żywotność stycznika i elementów sterujących.

Zgodność z Normami

Stycznik został zaprojektowany i wyprodukowany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do pracy w systemach sterowania spełniających wymagania norm dla aparatury łączeniowej w aplikacjach kolejowych i przemysłowych. Szczegółowe informacje o zgodności z poszczególnymi normami (np. IEC/EN 60947) znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Stycznik 3RT2035-3XB44-0LA2 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne łączenie obwodów siłowych i sterowniczych w warunkach kolejowych i przemysłowych.

• Sterowanie trójfazowymi silnikami asynchronicznymi w układach napędowych – np. pompy, wentylatory, sprężarki, taśmociągi.
• Impulsowe załączanie i wyłączanie odbiorników w automatyce budynkowej i instalacjach przemysłowych z cewką 24 V DC.
• Zastosowania w pojazdach szynowych i infrastrukturze kolejowej, gdzie wymagana jest odporność na wibracje i długi czas pracy.
• Budowa rozdzielnic i szaf sterowniczych, w których potrzebna jest sygnalizacja stanu stycznika za pomocą zestyków pomocniczych NO/NC.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od wszystkich obwodów. Urządzenie mocuje się na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej za pomocą śrub – szczegółowe wytyczne zawiera dokumentacja producenta. Przekrój przewodów należy dobrać do prądu znamionowego obciążenia oraz kategorii użytkowania. Momenty dokręcania śrub połączeniowych muszą być zgodne z instrukcją (zazwyczaj 1,0–1,2 Nm dla obwodów głównych). Należy pamiętać o prawidłowym podłączeniu warystora (równolegle do cewki) – wbudowany fabrycznie eliminuje konieczność stosowania zewnętrznych tłumików przepięć.

FAQ

• Czy stycznik nadaje się do sterowania silnikami w kategorii AC‑3? Tak, jest specjalnie przystosowany do kategorii użytkowania AC‑3, co oznacza możliwość załączania i wyłączania silników indukcyjnych podczas pracy (prąd rozruchowy). Parametry mocy 18,5 kW / 400 V AC są podane właśnie dla tej kategorii.
• Jakie napięcie sterowania jest wymagane? Cewka zasilana jest napięciem stałym 24 V DC. Dopuszczalny zakres napięcia wynosi 0,7…1,25 × US (tj. ok. 16,8…31,25 V DC). Wbudowany warystor chroni cewkę przed przepięciami.
• Czy zestyk pomocniczy 2NO+2NC działa w trybie zwiernym/rozwiernym? Tak, dwa styki są zwierne (NO – normalnie otwarte) i dwa rozwierne (NC – normalnie zamknięte). Stan spoczynkowy to: NO otwarte, NC zamknięte. Można je wykorzystać do sygnalizacji, blokad lub sterowania pomocniczego.
