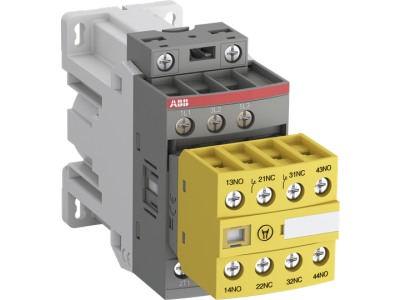

Stycznik bezpieczeństwa do PLC AC-3 18A 7,5kW 3P, 24V DC, 1NO, AFS16Z-30-22-30, zaciski śrubowe | 1SBL176082R3022 ABB

Alternatywny kod produktu: 1SBL176082R3022

Opis i Kluczowe Cechy

Stycznik bezpieczeństwa AFS16Z-30-22-30 (symbol 1SBL176082R3022) to 3-biegunowe urządzenie o prądzie znamionowym 18A (AC-3), przeznaczone do sterowania silnikami o mocy do 7,5 kW przy napięciu 400V AC. Wyposażone w stałe bloki styków pomocniczych 1NO (normalnie otwarty) z zaciskami śrubowymi, zapewnia niezawodne połączenia i łatwą integrację z systemami sterowania PLC.

• Trójbiegunowa konstrukcja 3P: Przeznaczony do sterowania obwodami trójfazowymi, zapewnia pewne połączenie i minimalizuje ryzyko zwarć.
• Prąd znamionowy 18A (AC-3): Przeznaczony do pracy z silnikami o mocy do 7,5 kW przy 400V AC, spełnia wymagania dla zastosowań przemysłowych.
• Blok styków pomocniczych 1NO: Umożliwia sygnalizację stanu pracy stycznika, niezbędny w systemach bezpieczeństwa maszyn.
• Zaciski śrubowe: Gwarantują pewne i trwałe połączenia elektryczne, ułatwiają montaż i konserwację.
• Napięcie sterujące 24V DC: Zapewnia kompatybilność z systemami PLC i innymi sterownikami niskonapięciowymi, zgodnymi z normami bezpieczeństwa.

Zgodność z Normami

Stycznik spełnia wymagania norm EN ISO 13849 i EN 62061 dotyczących bezpieczeństwa maszyn, a także posiada oznaczenie CE. Konstrukcja zgodna z międzynarodowymi standardami dla aparatury łączeniowej w środowiskach przemysłowych.

Zastosowanie

Stycznik bezpieczeństwa AFS16Z-30-22-30 znajduje zastosowanie w układach sterowania maszynami i urządzeniami przemysłowymi, gdzie wymagana jest wysoka niezawodność i zgodność z normami bezpieczeństwa.

• Sterowanie silnikami trójfazowymi o mocy do 7,5 kW w maszynach przemysłowych.
• Integracja z systemami PLC w ramach bezpiecznych obwodów sterowania.
• Zastosowanie w układach awaryjnego zatrzymania (E-stop) i innych obwodach bezpieczeństwa.
• Praca w środowiskach o dużych wahaniach napięcia sterującego – dzięki szerokiemu zakresowi 100...250V.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia. Urządzenie należy zamontować na szynie DIN lub płycie montażowej, dbając o odpowiednie przewietrzanie. Zaciski śrubowe dokręcić z zalecanym momentem (szczegóły w dokumentacji technicznej). Połączenia wykonać zgodnie z oznaczeniami na styczniku, zachowując kolejność faz L1, L2, L3. Po montażu przeprowadzić testy działania i sprawdzić poprawność sygnalizacji styków pomocniczych.

FAQ

• Czy stycznik posiada wbudowaną ochronę przeciwprzepięciową? Tak – stycznik wyposażony jest w wbudowaną ochronę przeciwprzepięciową, która chroni zarówno urządzenie, jak i podłączone obwody.
• Jaki jest zakres napięcia sterującego? Zakres napięcia sterującego wynosi 100...250V, co pozwala na stabilną pracę nawet przy dużych wahaniach napięcia w sieci.
• Czy stycznik można rozbudować o dodatkowe bloki styków pomocniczych? Tak – konstrukcja blokowa umożliwia rozbudowę o dodatkowe bloki styków pomocniczych, co zwiększa elastyczność zastosowania.
