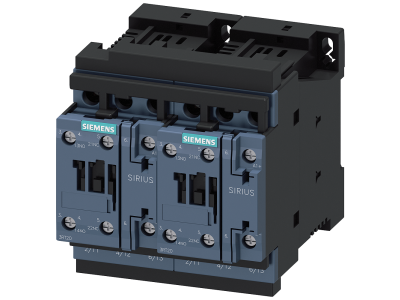

Stycznik AC-3e/AC-3 38A 18,5kW/400V 3-bieg. 24VDC zacisk śrubowy 2x1NO | 3RA2328-8XB30-1BB4 Siemens

Alternatywny kod produktu: 3RA23288XB301BB4

Opis i Kluczowe Cechy

Stycznik modułowy 3RA2328-8XB30-1BB4 to trójbiegunowe urządzenie łączeniowe przeznaczone do pracy w kategorii użytkowania AC‑3e/AC‑3. Prąd znamionowy 38 A oraz moc silnika 18,5 kW przy napięciu 400 V AC zapewniają bezpieczne przełączanie odbiorników o znacznym obciążeniu bez ryzyka przegrzania styków. Cewka sterowana napięciem 24 V DC umożliwia bezpośrednią współpracę z nowoczesnymi systemami automatyki, a dwa wbudowane styki pomocnicze normalnie otwarte (2x1NO) rozszerzają funkcje sygnalizacji i sterowania. Zaciski śrubowe gwarantują pewne i trwałe połączenie przewodów.

• Prąd znamionowy 38 A w kategorii AC‑3e/AC‑3: Umożliwia bezpieczne łączenie silników elektrycznych o mocy do 18,5 kW przy 400 V AC, zapewniając wysoką trwałość łączeniową.
• Napięcie cewki 24 V DC: Pozwala na bezpośrednie sterowanie z układów PLC, sterowników programowalnych lub przekaźników niskonapięciowych, eliminując konieczność stosowania dodatkowych konwerterów.
• Dwa niezależne styki pomocnicze NO (2x1NO): Ułatwiają realizację obwodów sygnalizacji stanu załączania, blokad logicznych lub sterowania dodatkowymi przekaźnikami bez potrzeby dokupowania oddzielnych modułów styków.
• Zaciski śrubowe: Zapewniają mechaniczną wytrzymałość i pewny styk elektryczny, szczególnie przy większych przekrojach przewodów (do 10 mm²), typowych dla obwodów silnikowych.
• Konstrukcja trójbiegunowa: Obejmuje trzy bieguny główne w jednej obudowie, co upraszcza montaż i okablowanie w układach trójfazowych.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących aparatury łączeniowej niskiego napięcia oraz posiada oznaczenie CE. Kategoria użytkowania AC‑3e/AC‑3 odpowiada postanowieniom norm IEC/EN 60947-4-1, co gwarantuje niezawodność i bezpieczeństwo w zastosowaniach silnikowych. Montaż i eksploatacja muszą być zgodne z obowiązującymi przepisami krajowymi.

Zastosowanie

Stycznik 3RA2328-8XB30-1BB4 sprawdza się wszędzie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie silników elektrycznych lub innych odbiorników indukcyjnych w instalacjach przemysłowych i budynkowych.

• Sterowanie silnikami pomp, wentylatorów, sprężarek i przenośników w szafach sterowniczych maszyn.
• Załączanie napędów w automatyce budynkowej (bramy, żaluzje, windy) – współpraca z systemami BMS/PLC przy wykorzystaniu napięcia 24 V DC.
• Realizacja impulsów sterujących dla przekaźników, styczników wyższej mocy lub wejść cyfrowych sterowników programowalnych.
• Sygnalizacja stanu łączenia (poprzez styki pomocnicze NO) w układach bezpieczeństwa i monitoringu rozdzielnic.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa pracy pod napięciem. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilania. Stycznik mocuje się na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta (zazwyczaj w zakresie 0,8–1,2 Nm dla przewodów miedzianych). Przekrój przewodów należy dobrać do prądu znamionowego obwodu – dla 38 A zalecany minimalny przekrój 6 mm² Cu. Pamiętaj o odpowiedniej wentylacji w szafie, aby nie przekroczyć dopuszczalnej temperatury otoczenia.

FAQ

• Jakie jest napięcie zasilania cewki? Cewka stycznika przystosowana jest do napięcia 24 V DC. Przed podłączeniem upewnij się, że źródło sterowania zapewnia stabilne napięcie stałe.
• Ile styków pomocniczych posiada stycznik i jakiego są typu? Urządzenie wyposażono w dwa niezależne styki normalnie otwarte (2x1NO). Służą one do sygnalizacji stanu zadziałania lub sterowania pomocniczymi obwodami.
• Czy stycznik nadaje się do sterowania silnikami trójfazowymi? Tak, stycznik jest sklasyfikowany w kategorii AC‑3e/AC‑3, przeznaczonej właśnie do łączenia silników indukcyjnych klatkowych. Parametry 38 A / 18,5 kW przy 400 V AC pokrywają szeroką gamę napędów przemysłowych.
