Stycznik,AC-3e,150A/75kW/400V,3-bieg.,AC/DC220-240V,2NO+2NC,szyna przyłączeniowa / przyłącze śrubowe | 3RT1055-6AP36 Siemens

Alternatywny kod produktu: 3RT10556AP36

Opis i Kluczowe Cechy

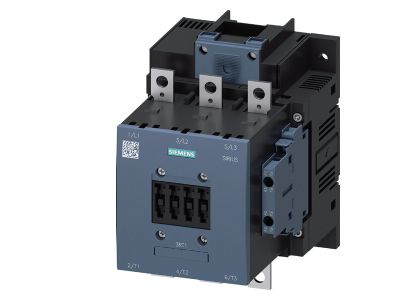

Stycznik oznaczony symbolem 3RT1055-6AP36 to trójbiegunowy aparat łączeniowy kategorii AC-3e, przystosowany do prądu 150 A i mocy 75 kW przy napięciu 400 V. Wyposażony w cewkę sterującą AC/DC 220–240 V oraz dwa zestyków zwierne (2NO) i dwa rozwierne (2NC). Dzięki szynie przyłączeniowej i przyłączom śrubowym oferuje elastyczny montaż w rozdzielnicach przemysłowych.

• Prąd 150 A w kategorii AC-3e: umożliwia bezpieczne sterowanie silnikami asynchronicznymi o mocy do 75 kW bez ryzyka przegrzania styków podczas rozruchu i pracy ciągłej.
• Cewka uniwersalna AC/DC 220–240 V: eliminuje konieczność stosowania oddzielnych zasilaczy – jeden zakres napięcia działa zarówno z siecią prądu przemiennego, jak i stałego.
• Styki pomocnicze 2NO+2NC: pozwalają na realizację układów sygnalizacji, blokad elektrycznych i sterowania bez potrzeby montażu dodatkowych modułów pomocniczych.
• Szyna przyłączeniowa i przyłącze śrubowe: umożliwiają szybkie okablowanie szyn zbiorczych oraz pewne przykręcenie przewodów o odpowiednim przekroju – oszczędność czasu i wysoka niezawodność połączeń.
• Trzy bieguny główne: zapewniają kompletne przełączanie wszystkich faz obwodu silnika, zgodnie z wymaganiami układów trójfazowych.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Oznaczenia zacisków są zgodne z powszechnie przyjętymi standardami, co ułatwia identyfikację i montaż.

Zastosowanie

Stycznik 3RT1055-6AP36 przeznaczony jest do pracy w przemysłowych układach sterowania i automatyki, szczególnie w obwodach silnikowych. Jego parametry pozwalają na stosowanie w następujących scenariuszach:

• Sterowanie trójfazowymi silnikami asynchronicznymi (kategoria AC-3e) – bezpośrednie załączanie i wyłączanie przy pełnym obciążeniu.
• Realizacja układów przełączania zasilania (gwiazda/trójkąt, rewers) w rozdzielnicach maszyn.
• Jako element sterujący w obwodach pomocniczych – wykorzystanie styków 2NO+2NC do sygnalizacji stanu pracy, blokad czy przekaźnictwa.
• Automatyka budynkowa i przemysłowa – sterowanie odbiornikami o dużym poborze mocy, takimi jak sprężarki, pompy czy wentylatory.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód nie jest pod napięciem. Aparat montowany jest na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Dokręć przewody zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów dobierz do prądu znamionowego (150 A) oraz warunków chłodzenia. W przypadku stosowania szyny przyłączeniowej upewnij się, że jest ona prawidłowo osadzona w zaciskach głównych.

FAQ

• Czy stycznik ma podświetlenie? Nie, w specyfikacji produktu nie przewidziano podświetlenia. Podświetlenie nie jest standardowym wyposażeniem styczników mocy tej klasy.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnej wartości IP dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicach posiada stopień ochrony IP20 (ochrona przed dotknięciem palcem). W przypadku pracy w trudnych warunkach zaleca się montaż w obudowie o wyższym IP.
• Do jakiego trybu pracy przeznaczony jest styk główny? Styk główny kategorii AC-3e jest zoptymalizowany do łączenia silników asynchronicznych klatkowych – wytrzymuje prąd rozruchowy do 8–10 krotności prądu znamionowego i jest przystosowany do częstych łączeń przy pełnym obciążeniu.
