Stycznik,AC-3,150A/75kW/400V,3-bieg.,AC/DC220-240V,2NO+2NC,szyna przyłączeniowa/przyłącze sprężynowe | 3RT1055-2AP36 Siemens

Alternatywny kod produktu: 3RT10552AP36

Opis i Kluczowe Cechy

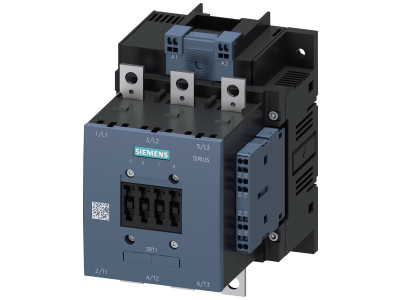

Stycznik mocy Siemens SIRIUS 3RT1055-2AP36 to trójbiegunowe urządzenie przeznaczone do przełączania silników w kategorii AC-3. Oferuje obciążalność prądową 150 A i moc 75 kW przy napięciu 400 V AC, a napięcie sterowania 220–240 V AC/DC zapewnia uniwersalność zasilania. Wyposażony w styki pomocnicze 2NO+2NC oraz przyłącza: szyna na obwód główny i zaciski sprężynowe na obwód sterowniczy i pomocniczy.

• Obciążalność prądowa AC-3: 150 A / moc 75 kW przy 400 V: Umożliwia bezpieczne przełączanie silników o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie sterowania 220–240 V AC/DC: Pozwala na zasilanie cewki zarówno z sieci prądu przemiennego, jak i stałego, co upraszcza dobór zasilacza w instalacji sterowniczej.
• 3 bieguny (NO) + styki pomocnicze 2NO+2NC: Zapewnia kompletną konfigurację do sterowania obwodem głównym oraz sygnalizacji stanu bez konieczności montażu dodatkowych łączników.
• Obwód główny – szyna przyłączeniowa; obwód sterowniczy i pomocniczy – przyłącze sprężynowe: Szyna główna gwarantuje szybkie i pewne podłączenie, a zaciski sprężynowe eliminują konieczność dokręcania i są odporne na wibracje.
• Zgodność z wymaganiami IE3/IE4 oraz dopuszczenia IEC i UL/CSA: Gotowość do współpracy z nowoczesnymi silnikami o wysokiej sprawności oraz akceptacja na rynkach globalnych.

Zgodność z Normami

Stycznik został zaprojektowany i przetestowany zgodnie z wymaganiami norm międzynarodowych, w tym IEC oraz UL/CSA, co potwierdza jego niezawodność i bezpieczeństwo w instalacjach przemysłowych. Posiada dopuszczenia umożliwiające stosowanie na całym świecie.

Zastosowanie

Stycznik przeznaczony jest do przełączania silników trójfazowych w układach sterowania, rozruchu i zatrzymywania. Znajduje zastosowanie w przemyśle, automatyce budynkowej oraz infrastrukturze energetycznej.

• Sterowanie silnikami asynchronicznymi o mocy do 75 kW przy 400 V AC w trybie AC-3 (rozruch i wyłączanie pod obciążeniem).
• Łączenie z przekaźnikami przeciążeniowymi i innymi elementami systemu SIRIUS w odgałęzieniu odbiornika dla pełnej ochrony i kontroli.
• Automatyka przemysłowa – włączanie/wyłączanie odbiorników trójfazowych (pompy, wentylatory, sprężarki).
• Sygnalizacja stanu pracy za pomocą styków pomocniczych 2NO+2NC przekazujących informacje do sterownika PLC lub systemu nadzoru.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej. Obwód główny podłącza się za pomocą szyny przyłączeniowej – moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. W obwodzie sterowniczym i pomocniczym stosuje się przyłącza sprężynowe – nie wymagają one narzędzi, ale należy upewnić się, że przewody są odpowiednio odizolowane i wsunięte do końca. Po zakończeniu montażu sprawdzić poprawność połączeń i działanie stycznika.

FAQ

• Czy stycznik ma podświetlenie lub wskaźnik LED? W dostępnych danych nie ma informacji o podświetleniu. Stycznik wyposażony jest w napęd konwencjonalny, bez wbudowanych wskaźników LED.
• Jaki stopień ochrony IP ma to urządzenie? Producent nie podaje stopnia ochrony IP w dostarczonych danych. W typowych warunkach rozdzielnicy aparatura osiąga IP20, jednak dla konkretnego egzemplarza należy sprawdzić kartę katalogową.
• Jaki jest tryb pracy styków głównych – normalnie otwarte czy zamknięte? Stycznik posiada 3 bieguny główne normalnie otwarte (NO) – są one zwierane po załączeniu cewki. Styki pomocnicze są konfigurowane jako 2NO (normalnie otwarte) i 2NC (normalnie zamknięte) dla sygnalizacji.
