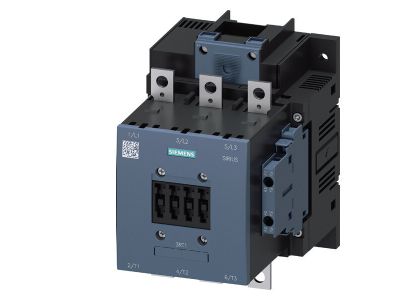

Stycznik,AC-3,150A/75kW/400V,3-bieg.,AC/DC110-127V,2NO+2NC,szyna przyłączeniowa / przyłącze śrubowe | 3RT1055-6AF36 Siemens

Alternatywny kod produktu: 3RT10556AF36

Opis i Kluczowe Cechy

Stycznik AC-3 o symbolu 3RT1055-6AF36 to urządzenie łączeniowe przeznaczone do sterowania silnikami oraz obciążeniami rezystancyjnymi. Oferuje prąd znamionowy 150 A w kategorii AC-3, moc łączeniową 75 kW przy napięciu 400 V, napięcie cewki AC/DC 110–127 V oraz konfigurację styków pomocniczych 2NO+2NC. Przyłącze szyna przyłączeniowa / przyłącze śrubowe zapewnia elastyczność w doborze metody połączeń.

• Prąd znamionowy AC-3 150 A: gwarantuje bezpieczne przełączanie silników o znacznym obciążeniu bez ryzyka przegrzania styków głównych.
• Moc łączeniowa 75 kW przy 400 V: umożliwia sterowanie silnikami o dużej mocy znamionowej, co przekłada się na szerokie spektrum zastosowań przemysłowych.
• Cewka przystosowana do napięcia AC/DC 110–127 V: zapewnia uniwersalność zasilania w instalacjach zarówno prądu przemiennego, jak i stałego, ułatwiając integrację z istniejącymi obwodami sterowania.
• Styki pomocnicze 2NO+2NC: pozwalają na realizację układów sygnalizacji, blokad elektrycznych oraz sprzężeń zwrotnych bez konieczności stosowania dodatkowych modułów.
• Przyłącze szyna przyłączeniowa / przyłącze śrubowe: oferuje elastyczny montaż – możliwość bezpośredniego podłączenia przewodów za pomocą śrub lub wykorzystania szyny przyłączeniowej do szybkiego okablowania w rozdzielnicy.

Zgodność z Normami

Stycznik spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Oznaczenia zacisków są zgodne z powszechnie przyjętymi standardami, co ułatwia identyfikację i montaż. Wszelkie szczegółowe informacje o konkretnych normach (np. IEC/EN) należy zweryfikować w oryginalnej karcie katalogowej producenta.

Zastosowanie

Stycznik AC-3 o symbolu 3RT1055-6AF36 znajduje zastosowanie w układach sterowania silnikami elektrycznymi oraz w obwodach pomocniczych automatyki przemysłowej. Dzięki parametrom i konfiguracji styków może być wykorzystywany w następujących scenariuszach:

• Bezpośrednie załączanie i wyłączanie trójfazowych silników asynchronicznych o mocy do 75 kW przy 400 V.
• Sterowanie odbiornikami rezystancyjnymi, takimi jak nagrzewnice czy piece przemysłowe, w kategorii AC-1 (przy odpowiednim doborze prądu).
• Realizacja układów sygnalizacji i blokad w szafach sterowniczych – styki pomocnicze 2NO+2NC umożliwiają sprzężenie zwrotne.
• Praca w rozdzielnicach głównych i podrozdzielnicach jako element wykonawczy w systemach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie we wszystkich obwodach. Urządzenie montuje się na szynie TH35 (DIN). Moment dokręcania śrub przyłączeniowych oraz dobór przekroju przewodów muszą być zgodne z dokumentacją techniczno-ruchową producenta – przekrój należy dobrać do prądu znamionowego (150 A) z uwzględnieniem temperatury otoczenia i rodzaju izolacji. Zaleca się stosowanie końcówek kablowych dla zapewnienia trwałego i bezpiecznego połączenia.

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik stanu? W dostarczonych danych nie ma informacji o podświetleniu. Styki pomocnicze są mechaniczne, a stan załączenia można monitorować poprzez styk pomocniczy NC/NO.
• Jaki jest stopień ochrony (IP) tego stycznika? Producent nie podał konkretnego stopnia ochrony w udostępnionych danych. Standardowo styczniki montowane w rozdzielnicach mają obudowę zapewniającą IP20, jednak w celu potwierdzenia zalecamy sprawdzenie oryginalnej karty katalogowej.
• Czy styki główne są normalnie otwarte (NO)? Tak, stycznik jest 3‑biegunowy (3 fazy) i w stanie spoczynku styki główne są rozwarte. Załączenie cewki powoduje ich zwarcie, co jest typowe dla styczników przeznaczonych do sterowania silnikami.
