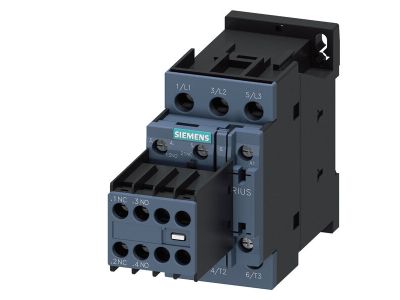

Stycznik AC-3e, 17 A/7,5 kW/400V, 3-biegunowy, AC 110V/50Hz, 2NO+2NC, przyłącze śrubowe | 3RT2025-1AF04 Siemens

Alternatywny kod produktu: 3RT20251AF04

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT2, model 3RT2025-1AF04, przeznaczony do przełączania silników w trybie AC-3e. Oferuje prąd znamionowy 17 A i moc 7,5 kW przy 400 V, co zapewnia bezpieczne i niezawodne sterowanie silnikami o znacznym obciążeniu. Wyposażony w trzy bieguny główne oraz zestaw styków pomocniczych 2NO+2NC, umożliwia realizację dodatkowych funkcji sygnalizacji i blokad. Przyłącze śrubowe gwarantuje pewne i trwałe połączenie przewodów.

• Prąd znamionowy AC-3e 17 A / moc 7,5 kW przy 400 V: Umożliwia bezpieczne przełączanie silników o odpowiedniej mocy bez ryzyka przeciążenia styków.
• 3 bieguny główne: Sterowanie trójfazowe odbiorników, takich jak silniki asynchroniczne.
• Styki pomocnicze 2NO+2NC: Zapewniają elastyczność w realizacji układów sterowania, sygnalizacji stanu i zabezpieczeń.
• Cewka sterująca AC 110 V / 50 Hz: Standardowe napięcie sterowania w instalacjach przemysłowych, zapewniające kompatybilność z typowymi systemami automatyki.
• Przyłącze śrubowe: Pewne i trwałe połączenie przewodów, odporne na wibracje, łatwe w montażu i konserwacji.

Zgodność z Normami

Stycznik spełnia wymagania norm IEC oraz UL/CSA, a także jest przygotowany do współpracy z silnikami o klasie sprawności IE3 i IE4. Posiada certyfikat CE.

Zastosowanie

Stycznik 3RT2025-1AF04 znajduje zastosowanie w instalacjach przemysłowych i komercyjnych do sterowania silnikami oraz innymi odbiornikami trójfazowymi.

• Sterowanie silnikami asynchronicznymi w systemach wentylacji, pomp, sprężarek i przenośników.
• Włączanie i wyłączanie odbiorników rezystancyjnych i indukcyjnych w rozdzielnicach głównych i podrozdzielnicach.
• Impulsowe sterowanie stycznikami większej mocy lub przekaźnikami w systemach automatyki.
• Sygnalizacja stanu pracy urządzeń za pomocą styków pomocniczych w układach PLC i systemach nadzoru.

Wskazówki Montażowe

Montaż i podłączenie może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest bezpieczny. Stycznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Przyłącza śrubowe wymagają dokręcenia momentem zgodnym z danymi katalogowymi. Przekrój przewodów należy dobrać do prądu znamionowego 17 A oraz warunków instalacji. Należy zastosować odpowiednie zabezpieczenia nadprądowe i wyłączniki silnikowe.

FAQ

• Czy stycznik ma podświetlenie? Stycznik nie posiada wbudowanego podświetlenia. Stan załączenia można monitorować za pomocą styków pomocniczych lub dedykowanych modułów sygnalizacyjnych.
• Jaki jest tryb pracy styku głównego? Styki główne są przystosowane do pracy w kategorii AC-3e (załączanie i wyłączanie silników w czasie pracy). Szczegółowe parametry łączeniowe znajdują się w karcie katalogowej.
• Czy można stosować napięcie sterowania inne niż AC 110 V? Model 3RT2025-1AF04 jest przystosowany do cewki AC 110 V/50 Hz. W serii dostępne są wersje z innymi napięciami sterowania – należy dobrać odpowiedni wariant.
