Stycznik sprzęgający, AC-3, 17 A/7,5 kW/400V, 3-biegunowy, DC 24V, 1NO+1NC, przyłącze śrubowe | 3RT2025-1KB40 Siemens

Alternatywny kod produktu: 3RT20251KB40

Opis i Kluczowe Cechy

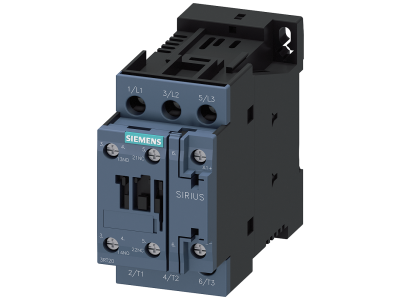

Prezentujemy stycznik sprzęgający SIRIUS 3RT2 firmy Siemens, model 3RT2025-1KB40. To trójbiegunowy stycznik mocy o kategorii pracy AC-3, przeznaczony do przełączania silników oraz obwodów pomocniczych i sterowniczych. Oferuje prąd 17 A i moc 7,5 kW przy napięciu 400 V AC, co zapewnia niezawodne załączanie i wyłączanie odbiorników o znacznym obciążeniu. Cewka sterująca 24 V DC umożliwia bezpośrednie połączenie z elektronicznymi układami sterowania, w tym wyjściami PLC. Urządzenie wyposażono w wbudowany warystor (ochrona przepięciowa) oraz zestyk pomocniczy 1NO+1NC. Wielkość konstrukcyjna S0, przyłącze śrubowe. Kompaktowa budowa i wysoka niezawodność styku czynią go idealnym elementem modułowego systemu SIRIUS.

• Kategoria AC-3, prąd 17 A / moc 7,5 kW przy 400 V: Bezpieczne przełączanie silników indukcyjnych oraz obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Cewka sterująca DC 24 V (zakres 0,7–1,25 x US = 16,8–30 V DC): Możliwość bezpośredniego sterowania z wyjść PLC lub innych układów niskonapięciowych – eliminuje potrzebę dodatkowego przekaźnika pośredniczącego.
• Zestyk pomocniczy 1NO+1NC: Umożliwia sygnalizację stanu stycznika lub realizację dodatkowych funkcji w obwodzie sterowania bez konieczności stosowania zewnętrznych łączników.

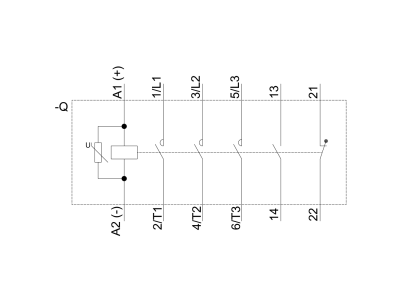

• Wbudowany warystor: Tłumi przepięcia łączeniowe, chroniąc cewkę sterującą i podłączone elementy elektroniczne (np. PLC).
• Przyłącze śrubowe, wielkość S0: Pewne i trwałe połączenie przewodów o odpowiednim przekroju; łatwe okablowanie dzięki przednim przyłączom.

Zgodność z Normami

Styczniki serii 3RT2 spełniają wymagania międzynarodowych norm, w tym IEC oraz UL/CSA. Są dopuszczone do obrotu na całym świecie i oznaczone znakiem CE. Produkty są przygotowane do pracy z silnikami o klasie sprawności IE3/IE4. Wszystkie dane techniczne odpowiadają deklarowanym przez producenta parametrom katalogowym.

Zastosowanie

Stycznik 3RT2025-1KB40 został zaprojektowany do pracy w przemysłowych i budynkowych układach sterowania. Sprawdza się w aplikacjach wymagających niezawodnego przełączania silników, odbiorników rezystancyjnych oraz obwodów pomocniczych.

• Załączanie i wyłączanie trójfazowych silników asynchronicznych (kategoria AC-3) – np. napędy wentylatorów, pomp, sprężarek.
• Bezpośrednie sterowanie z wyjść cyfrowych PLC lub sterowników 24 V DC – idealne do nowoczesnych rozdzielnic automatyki.
• Praca w układach sygnalizacji i obwodach pomocniczych – zestyk 1NO+1NC umożliwia realizację funkcji podtrzymania lub sygnalizacji stanu.
• Integracja z modułowym systemem SIRIUS – możliwość łączenia z innymi elementami w odgałęzieniu odbiornika (bez możliwości rozszerzenia o dodatkowy łącznik pomocniczy w tym modelu).

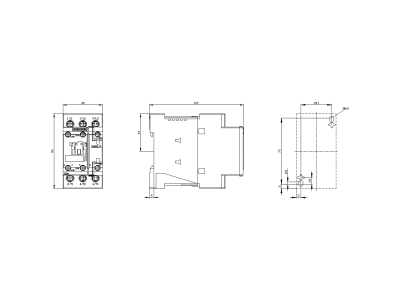

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich biegunach. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania śrub przyłączeniowych – zgodnie z dokumentacją techniczną producenta. Przekrój przewodów należy dobrać do prądu obciążenia (17 A) oraz warunków środowiskowych. Należy uwzględnić zakres napięcia sterującego cewki (0,7–1,25 x 24 V DC). Warystor jest wbudowany – nie wymaga dodatkowego montażu zewnętrznych elementów ochronnych.

FAQ

• Czy stycznik posiada podświetlenie lub diodę LED? Nie, model 3RT2025-1KB40 nie jest wyposażony w podświetlenie. Sygnalizację stanu można zrealizować przez zestyk pomocniczy 1NO+1NC.
• Jaki jest stopień ochrony obudowy? W karcie katalogowej nie podano konkretnego stopnia IP. Dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się typowo IP20 zgodnie z normą DIN. W razie pracy w warunkach podwyższonej wilgotności lub zapylenia stosuj odpowiednią obudowę zewnętrzną.
• Czy stycznik nadaje się do przełączania obciążenia w kategorii AC-1 (np. grzałki)? Tak, stycznik może pracować w kategorii AC-1, jednak parametry prądowe należy zweryfikować z dokumentacją producenta – dla AC-1 dopuszczalny prąd jest wyższy niż dla AC-3. Podane dane (17 A / 7,5 kW) odnoszą się do kategorii AC-3.
