Stycznik sprzęgający, AC-3, 17 A/7,5 kW/400V, 3-biegunowy, DC 24V, 1NO+1NC, przyłącze sprężynowe | 3RT2025-2KB40 Siemens

Alternatywny kod produktu: 3RT20252KB40

Opis i Kluczowe Cechy

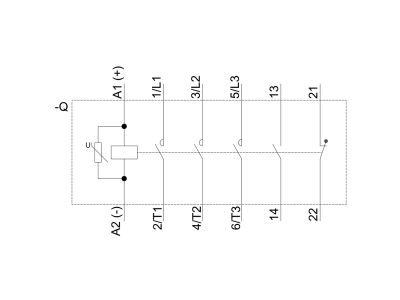

Stycznik sprzęgający Siemens 3RT2025-2KB40 z serii SIRIUS 3RT2 to trójbiegunowe urządzenie kategorii AC-3 o prądzie 17 A i mocy 7,5 kW przy 400 V, zaprojektowane do bezpośredniego sterowania z układów PLC dzięki cewce DC 24 V. Przyłącze sprężynowe i zintegrowane styki pomocnicze 1NO+1NC zapewniają szybki montaż i sygnalizację, a wbudowany warystor chroni przed przepięciami.

• Kategoria użytkowania AC-3, prąd 17 A / moc 7,5 kW przy 400 V: Stycznik przeznaczony do łączenia i rozłączania silników indukcyjnych – gwarantuje bezpieczną pracę przy pełnym obciążeniu bez ryzyka przegrzania styków.
• Napięcie cewki DC 24 V, zakres 0,7–1,25 × US (ok. 16,8–30 V DC): Idealny do współpracy z nowoczesnymi sterownikami PLC i układami niskonapięciowymi; szeroki zakres zasilania zapewnia niezawodne załączanie mimo wahań napięcia.
• Styki pomocnicze 1NO + 1NC (zintegrowane): Umożliwiają sygnalizację stanu stycznika lub realizację prostych blokad bez konieczności stosowania dodatkowych elementów – brak możliwości rozszerzenia o dodatkowy łącznik pomocniczy.
• Przyłącze sprężynowe (Push-in): Szybki, bezobsługowy montaż odporny na wibracje – przewody podłącza się bez narzędzi, a połączenie nie wymaga ponownego dokręcania.
• Wbudowany warystor: Chroni cewkę przed przepięciami łączeniowymi, wydłużając żywotność urządzenia i redukując zakłócenia elektromagnetyczne w obwodzie sterowania.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA. Posiada certyfikat CE i jest przystosowany do silników klasy IE3/IE4, co gwarantuje zgodność z aktualnymi przepisami dotyczącymi efektywności energetycznej. Produkt dopuszczony do stosowania na całym świecie.

Zastosowanie

Stycznik sprzęgający Siemens 3RT2025 przeznaczony jest do przełączania silników oraz obwodów pomocniczych i sterowniczych w instalacjach przemysłowych i budynkowych. Dzięki napięciu cewki 24 V DC idealnie nadaje się do bezpośredniego sterowania z wyjść PLC lub sterowników programowalnych.

• Bezpośrednie sterowanie i załączanie małych oraz średnich silników indukcyjnych (AC-3) w maszynach, przenośnikach, wentylatorach i pompach.
• Impulsowe sterowanie z systemów automatyki – cewka 24 V DC umożliwia podłączenie do modułów wyjściowych PLC bez dodatkowych przekaźników pośredniczących.
• Sygnalizacja stanu pracy w szafach sterowniczych przy użyciu zintegrowanych styków pomocniczych 1NO+1NC.
• Zastosowania w rozdzielnicach głównych i podrozdzielniach, gdzie wymagane jest kompaktowe, niezawodne łączenie obwodów silnikowych.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Standardowo aparatura montowana jest na szynie TH35 (DIN). Przyłącze sprężynowe umożliwia szybkie podłączenie przewodów – należy stosować przewody o przekroju zalecanym w dokumentacji producenta. Przed uruchomieniem upewnij się, że napięcie sterowania mieści się w zakresie 0,7–1,25 × US (ok. 16,8–30 V DC). Nie przekraczaj parametrów znamionowych podanych na tabliczce.

FAQ

• Jakie jest napięcie sterowania tego stycznika? Cewka zaprojektowana jest na napięcie DC 24 V z zakresem roboczym 0,7–1,25 × US, czyli od ok. 16,8 V do 30 V DC.
• Czy stycznik posiada wbudowane styki pomocnicze i czy można je rozszerzyć? Tak, ma zintegrowane styki 1NO+1NC umożliwiające sygnalizację. Producent nie przewiduje rozszerzenia o dodatkowy łącznik pomocniczy – należy to uwzględnić na etapie projektowania.
• Jaka jest kategoria użytkowania i do jakich obciążeń jest przeznaczony? Stycznik sklasyfikowany w kategorii AC-3 (prąd 17 A, moc 7,5 kW przy 400 V), optymalny do łączenia i rozłączania silników indukcyjnych w normalnych warunkach pracy.
