Stycznik AC-3e, 16 A/7,5 kW/400V, 3-biegunowy, AC 230V, 50/60Hz, 1NC, przyłącze śrubowe | 3RT2018-1AP02 Siemens

Alternatywny kod produktu: 3RT20181AP02

Opis i Kluczowe Cechy

Stycznik modułowy AC-3e o symbolu 3RT2018-1AP02 to trójbiegunowy aparat łączeniowy przystosowany do pracy w obwodach silnikowych i sterowniczych. Prąd znamionowy 16 A przy napięciu 400 V (kategoria AC-3e) umożliwia bezpieczne załączanie silników o mocy do 7,5 kW, a cewka sterująca 230 V AC (50/60 Hz) zapewnia kompatybilność z typowymi instalacjami. Wyposażony w jeden styk pomocniczy normalnie zamknięty (1NC) oraz przyłącza śrubowe ułatwiające okablowanie.

• Prąd znamionowy Ie = 16 A (AC-3e): Bezpieczne łączenie silników o mocy do 7,5 kW przy 400 V bez ryzyka przegrzania styków.
• Napięcie cewki 230 V AC 50/60 Hz: Bezpośrednia współpraca z typowymi obwodami sterowania zasilanymi napięciem fazowym.
• Styk pomocniczy 1NC: Umożliwia realizację sygnalizacji stanu, blokad elektrycznych lub przekaźników pomocniczych bez dodatkowych komponentów.
• Przyłącze śrubowe: Pewne i trwałe połączenie przewodów o odpowiednim przekroju, łatwy montaż bez specjalistycznego oprzyrządowania.
• 3 bieguny główne: Przeznaczone do przełączania trzech faz w układach trójfazowych, standard w aplikacjach silnikowych.

Zgodność z Normami

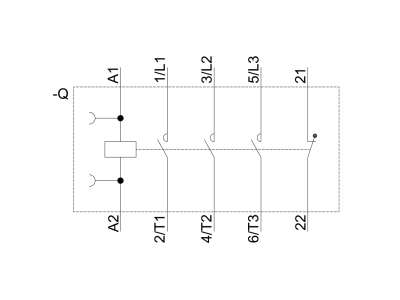

Stycznik spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowano oznaczenia zacisków zgodne z międzynarodowymi standardami, co ułatwia identyfikację i okablowanie.

Zastosowanie

Stycznik 3RT2018-1AP02 znajduje zastosowanie przede wszystkim w układach sterowania silnikami oraz w obwodach pomocniczych automatyki przemysłowej i budynkowej.

• Załączanie i wyłączanie trójfazowych silników asynchronicznych w kategorii AC-3e (np. pompy, wentylatory, kompresory).
• Realizacja obwodów sterowania w rozdzielnicach przemysłowych – jako element blokad, sygnalizacji i sekwencji pracy.
• Współpraca z przekaźnikami programowalnymi PLC lub sterownikami do impulsowego przełączania obciążeń.
• Instalacje automatyki budynkowej – sterowanie napędami rolet, bram, systemów wentylacji.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez osoby posiadające odpowiednie uprawnienia SEP. Aparat przeznaczony jest do mocowania na szynie TH35 (DIN) w rozdzielnicach lub obudowach. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające i zabezpieczyć przed przypadkowym załączeniem. Przekrój przewodów przyłączeniowych dobrać zgodnie z wartością prądu znamionowego i normami instalacyjnymi. Moment dokręcania śrub zaciskowych należy utrzymać zgodnie z dokumentacją producenta, aby zapewnić trwałość i niską rezystancję przejścia.

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik stanu? W standardowym wykonaniu 3RT2018-1AP02 nie ma wbudowanego podświetlenia. Stan załączenia można kontrolować za pomocą styku pomocniczego 1NC lub zewnętrznej sygnalizacji.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnej wartości IP w danych katalogowych. Typowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 (ochrona przed ciałami stałymi o średnicy >12,5 mm, brak ochrony przed wilgocią).
• Czy styk pomocniczy 1NC jest zwierny czy rozwierny w stanie spoczynku? Styk pomocniczy 1NC jest normalnie zamknięty (rozwiera się przy załączeniu cewki). Oznacza to, że w stanie bez zasilania styk jest zwarty – wykorzystywany np. do sygnalizacji zaniku napięcia.
