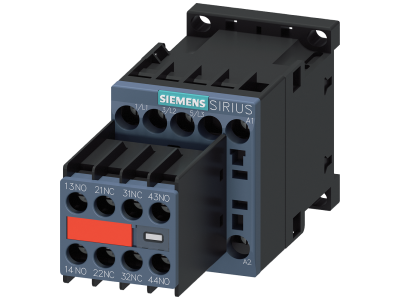

Stycznik AC-3e, 16 A/7,5 kW/400V, 3-biegunowy, AC 230V, 50/60Hz,2NO+2NC,przyłącze śrubowe | 3RT2018-1AP04-3MA0 Siemens

Alternatywny kod produktu: 3RT20181AP043MA0

Opis i Kluczowe Cechy

Stycznik mocy z serii SIRIUS 3RT2, oznaczony symbolem 3RT2018-1AP04-3MA0, przeznaczony do przełączania silników w kategorii użytkowania AC-3e. Wyposażony w trzy bieguny główne o prądzie znamionowym 16 A (moc 7,5 kW przy 400 V) oraz cewkę sterującą AC 230 V 50/60 Hz. Zintegrowane styki pomocnicze 2NO+2NC umożliwiają sygnalizację stanu i rozbudowę układów sterowania. Przyłącze śrubowe zapewnia pewne i trwałe połączenie przewodów.

• Kategoria AC-3e, prąd 16 A / moc 7,5 kW przy 400 V: gwarantuje bezpieczne przełączanie silników indukcyjnych o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Styki pomocnicze 2NO+2NC: umożliwiają realizację funkcji sygnalizacyjnych, blokad lub sterowania dodatkowymi obwodami bez konieczności stosowania oddzielnych modułów.
• Cewka sterująca AC 230 V 50/60 Hz: pozwala na łatwą integrację z typowymi instalacjami oświetleniowymi i sterowniczymi bez dodatkowych transformatorów.
• Przyłącze śrubowe: zapewnia solidne i bezpieczne połączenie przewodów, odporne na wibracje i drgania w szafach sterowniczych.
• Kompaktowa konstrukcja w systemie SIRIUS: optymalnie dopasowana do innych urządzeń modułowych, redukuje czas montażu i okablowania.

Zgodność z Normami

Stycznik spełnia wymagania europejskich norm oraz posiada certyfikat CE. Jest dopuszczony do stosowania w instalacjach zgodnych z IEC i UL/CSA (zgodnie z deklaracją producenta). Produkt przygotowany do współpracy z silnikami o klasie sprawności IE3/IE4.

Zastosowanie

Stycznik 3RT2018-1AP04-3MA0 dedykowany jest do przełączania silników trójfazowych w układach rozruchowych i sterowania napędami. Sprawdza się w instalacjach przemysłowych, automatyce budynkowej oraz w rozdzielnicach sterowniczych.

• Bezpośrednie załączanie i wyłączanie silników indukcyjnych o mocy do 7,5 kW (400 V AC).
• Budowa układów rozruchowych (gwiazda/trójkąt) z zastosowaniem styczników pomocniczych.
• Sterowanie odbiornikami w szafach sterowniczych maszyn i urządzeń.
• Rozbudowa systemów automatyki w połączeniu z przekaźnikami, PLC lub modułami AS-Interface/IO-Link.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym obwodu. Momenty dokręcania zacisków oraz zalecane narzędzia – według dokumentacji technicznej producenta.

FAQ

• Jakie jest napięcie sterowania cewki? Cewka stycznika zaprojektowana jest na napięcie przemienne AC 230 V, częstotliwość 50/60 Hz.

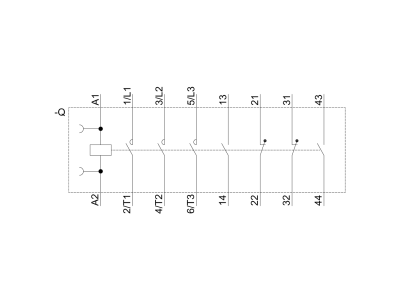

• Ile styków pomocniczych ma ten stycznik? Stycznik posiada dwa zestawy styków zwiernych (NO) oraz dwa zestawy styków rozwiernych (NC) – łącznie 2NO+2NC.
• Do jakich zastosowań jest przeznaczony ten model? Stycznik został sklasyfikowany w kategorii użytkowania AC-3e, co oznacza, że jest optymalny do przełączania silników indukcyjnych (np. w rozruchach bezpośrednich) o mocy do 7,5 kW przy 400 V.
