Stycznik AC-3, 16 A/7,5 kW/400V, 3-biegunowy, DC 24V, 2NO+2NC, przyłącze śrubowe | 3RT2018-1BB44-3MA0 Siemens

Alternatywny kod produktu: 3RT20181BB443MA0

Opis i Kluczowe Cechy

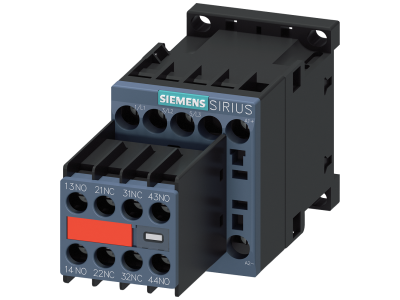

Stycznik mocy Siemens 3RT2018-1BB44-3MA0 z rodziny SIRIUS to 3-biegunowe urządzenie w kategorii AC-3e/AC-3 o prądzie znamionowym 16 A i mocy 7,5 kW przy 400 V. Wyposażony w cewkę DC 24 V oraz wbudowane styki pomocnicze 2NO+2NC, z przyłączem śrubowym. Kompaktowa budowa w rozmiarze S00 zapewnia oszczędność miejsca w rozdzielnicy i łatwość integracji z innymi komponentami systemu.

• Kategoria AC-3e/AC-3: Stycznik przeznaczony do przełączania silników indukcyjnych – gwarantuje niezawodne załączanie i wyłączanie przy prądach rozruchowych.
• Prąd znamionowy 16 A / moc 7,5 kW przy 400 V: Umożliwia sterowanie silnikami o znacznej mocy bez ryzyka przeciążenia styków.
• Cewka DC 24 V: Niskonapięciowe sterowanie idealne do układów PLC i bezpiecznych obwodów sterowniczych.

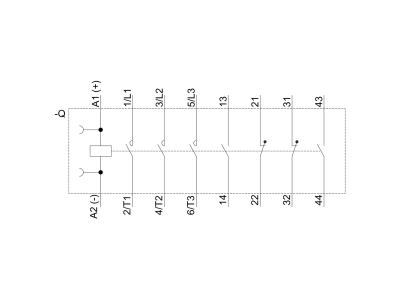

• Styki pomocnicze 2NO+2NC (wbudowane): Zapewniają elastyczność w realizacji sygnalizacji, blokad i sprzężeń zwrotnych – redukują potrzebę dodatkowych komponentów.
• Przyłącze śrubowe: Pewne i trwałe połączenie przewodów, łatwe w montażu i serwisie.
• System modułowy SIRIUS: Część rodziny optymalnie dopasowanych produktów i akcesoriów – upraszcza projektowanie rozdzielnic i skraca czas instalacji.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z międzynarodowymi standardami (m.in. IEC, UL/CSA) i posiada certyfikat CE. Jest gotowy do współpracy z silnikami o klasie sprawności IE3/IE4. Produkt spełnia wymogi bezpieczeństwa dla aparatury łączeniowej.

Zastosowanie

Stycznik mocy serii 3RT2 przeznaczony jest do przełączania silników trójfazowych oraz innych odbiorników w układach przemysłowych i budynkowych.

• Sterowanie i zabezpieczenie silników indukcyjnych w maszynach, pompach, wentylatorach, sprężarkach.
• Łączenie obwodów rezystancyjnych i grzejnych w procesach technologicznych.
• Impulsowe załączanie styczników nadrzędnych lub przekaźników w systemach automatyki.
• Automatyka budynkowa – sterowanie oświetleniem, klimatyzacją i innymi instalacjami o dużym poborze mocy.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN). Przyłącza śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać zgodnie z prądem obwodu i obowiązującymi normami. Należy zapewnić odpowiednią wentylację w rozdzielnicy.

FAQ

• Czy stycznik posiada podświetlenie? Nie, stycznik nie ma wbudowanego podświetlenia. Do sygnalizacji stanu zaleca się wykorzystanie styków pomocniczych i zewnętrznych lamp sygnalizacyjnych.
• Jaki jest stopień ochrony tego stycznika? Dla aparatury modułowej montowanej na szynie TH35 w rozdzielnicy przyjmuje się typowo stopień ochrony IP20 dla części zacisków. Producent nie podaje w danych konkretnego IP, dlatego zaleca się stosowanie urządzenia w suchych pomieszczeniach rozdzielnic.
• Jaki jest tryb pracy styków pomocniczych? Styki pomocnicze 2NO+2NC są zwierne i rozwierne, przeznaczone do sygnalizacji, blokad i sprzężeń zwrotnych. Ich parametry prądowe są dostosowane do obwodów sterowania (typowe AC-15 / DC-13 – należy sprawdzić w karcie katalogowej dla konkretnego obciążenia).
