Stycznik,AC-3,115A/55kW/400V,3-bieg.,AC/DC110-127V,2NO+2NC,zacisk ramowy / przyłącze śrubowe | 3RT1054-1AF36 Siemens

Alternatywny kod produktu: 3RT10541AF36

Opis i Kluczowe Cechy

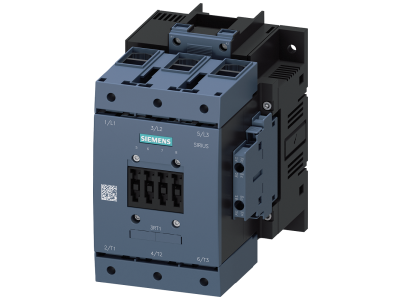

Stycznik mocy Siemens SIRIUS 3RT1054-1AF36 to wykonany w technologii AC-3/AC-3e trójbiegunowy stycznik o prądzie 115 A i mocy 55 kW przy napięciu 400 V. Przeznaczony do sterowania silnikami oraz innych zastosowań przemysłowych, wyposażony w cewkę przystosowaną do napięcia sterowania AC/DC 110–127 V. Obwód główny łączy się za pomocą zacisków ramowych, natomiast obwód sterowniczy i pomocniczy – przyłączem śrubowym. Wbudowane styki pomocnicze 2NO+2NC zapewniają elastyczność w sygnalizacji i logice sterowania.

• Prąd AC-3 115 A / moc 55 kW przy 400 V: wysoka wydajność umożliwia bezpieczne przełączanie silników o dużym obciążeniu, redukując ryzyko przegrzania styków.
• Cewka AC/DC 110–127 V: uniwersalne napięcie sterowania pozwala na podłączenie zarówno do instalacji prądu przemiennego, jak i stałego, bez konieczności stosowania dodatkowych konwerterów.
• Styki pomocnicze 2NO+2NC: wbudowane łączniki wspomagające ułatwiają realizację układów sygnalizacji, blokad i sprzężeń zwrotnych, redukując potrzebę montażu dodatkowych akcesoriów.
• Zacisk ramowy (obwód główny) + przyłącze śrubowe (obwód sterowniczy): pewne, trwałe i odporne na wibracje połączenia elektryczne, upraszczające montaż i zwiększające niezawodność.
• Kompaktowa budowa i wysoka niezawodność styku: modułowy system SIRIUS 3RT1 łączy wysoką moc w niewielkiej obudowie, co oszczędza miejsce w rozdzielnicy i ułatwia rozbudowę.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z wymaganiami norm międzynarodowych, w tym IEC oraz UL/CSA, posiada certyfikat CE i jest gotowy do pracy z silnikami o klasie sprawności IE3/IE4. Producent deklaruje odporność na warunki klimatyczne oraz dopuszczenia na wielu rynkach świata.

Zastosowanie

Stycznik 3RT1054-1AF36 znajduje zastosowanie przede wszystkim w przemyśle i instalacjach komercyjnych, gdzie wymagane jest pewne przełączanie silników oraz innych odbiorników o dużym prądzie rozruchowym.

• Sterowanie silnikami trójfazowymi – bezpośrednie załączanie i wyłączanie w układach napędowych (pompy, wentylatory, sprężarki).
• Przekazywanie impulsów sterujących do styczników niższej mocy, przekaźników lub modułów PLC.
• Budowa rozdzielnic głównych i podrozdzielnic w obiektach przemysłowych oraz infrastrukturalnych.
• W systemach automatyki budynkowej do zarządzania dużymi odbiornikami (klimatyzacja, oświetlenie technologiczne).

Wskazówki Montażowe

Montaż, podłączenie i konserwację stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od wszystkich obwodów. Urządzenie mocuje się na szynie TH35 (DIN). Należy stosować moment dokręcania zacisków zgodnie z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego i temperatury otoczenia. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Czy stycznik ma podświetlenie/LED? Nie, model 3RT1054-1AF36 nie jest wyposażony w podświetlenie. Sygnalizację stanu załączenia można uzyskać za pomocą wbudowanych styków pomocniczych 2NO+2NC.
• Jaki jest stopień ochrony stycznika? Producent nie podaje stopnia ochrony w katalogu. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20. W warunkach przemysłowych należy stosować dodatkowe osłony zacisków.
• Jaki jest tryb pracy styków głównych? Styki główne są przystosowane do kategorii użytkowania AC-3 (i AC-3e) – przeznaczone do przełączania silników indukcyjnych z rozruchem bezpośrednim.
