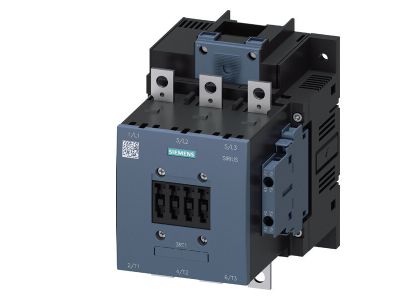

Stycznik,AC-3,115A/55kW/400V,3-bieg.,AC/DC110-127V,2NO+2NC,szyna przyłączeniowa / przyłącze śrubowe | 3RT1054-6AF36 Siemens

Alternatywny kod produktu: 3RT10546AF36

Opis i Kluczowe Cechy

Stycznik AC-3 o symbolu 3RT1054-6AF36 przeznaczony do łączenia silników indukcyjnych w kategorii AC-3. Prąd znamionowy 115A i moc 55kW przy napięciu 400V zapewniają bezpieczną pracę w wymagających aplikacjach przemysłowych. Cewka przystosowana do napięcia AC/DC 110-127V gwarantuje uniwersalne zasilanie. Wyposażony w styki pomocnicze 2NO+2NC oraz przyłącze śrubowe z możliwością zastosowania szyny przyłączeniowej.

• Prąd znamionowy AC-3 115A: umożliwia bezpieczne łączenie silników o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc łączeniowa 55kW przy 400V: odpowiedni do sterowania silników o mocy do 55kW, typowych w instalacjach przemysłowych.
• Napięcie cewki AC/DC 110-127V: kompatybilne z wieloma systemami sterowania, upraszcza integrację w istniejących układach.
• Styki pomocnicze 2NO+2NC: umożliwiają realizację układów sygnalizacji, blokad elektrycznych i rozszerzonych funkcji sterowania.
• Przyłącze śrubowe / szyna przyłączeniowa: elastyczność okablowania, łatwy montaż i konserwacja, oszczędność czasu instalacji.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Oznaczenia zacisków wykonane zgodnie z obowiązującymi standardami, co ułatwia identyfikację i podłączenie w systemie.

Zastosowanie

Stycznik przeznaczony jest do pracy w układach sterowania silnikami oraz jako element automatyki przemysłowej. Sprawdza się w aplikacjach wymagających dużej niezawodności i długiej żywotności łączeń.

• Sterowanie silnikami indukcyjnymi w kategorii AC-3 w przemyśle maszynowym i produkcyjnym.
• Budowa rozdzielnic i szaf sterowniczych w instalacjach przemysłowych i komercyjnych.
• Automatyka budynkowa (HVAC, pompy, wentylatory) oraz układy transportu materiałów.
• Realizacja układów sygnalizacji i blokad elektrycznych przy użyciu styków pomocniczych.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Stycznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy i temperaturę otoczenia. Zapewnij odpowiednią wentylację wokół urządzenia.

FAQ

• Czy stycznik ma podświetlenie? Nie, stycznik nie jest wyposażony w podświetlenie. Sygnalizację stanu załączenia można zrealizować za pomocą styków pomocniczych 2NO+2NC lub zewnętrznych wskaźników.
• Jaki jest stopień ochrony? Dokładny stopień ochrony należy sprawdzić w dokumentacji technicznej produktu. Standardowo dla aparatury montowanej w rozdzielnicach przyjmuje się IP20, co zapewnia ochronę przed dotykiem i ciałami stałymi >12,5 mm.
• Do jakiej kategorii użytkowania przeznaczony jest stycznik? Stycznik przeznaczony jest do kategorii AC-3, co oznacza łączenie silników indukcyjnych z wirnikiem klatkowym – załączanie i wyłączanie podczas pracy (silniki zwarte).
