Stycznik, AC-3, 55 KW/400 V, 1 NO+1 NC, AC 110 V 50HZ, 3-bieg., 3 NO, WLK.: S3, przył. sprężynowe | 3RT2047-3AF00 Siemens

Alternatywny kod produktu: 3RT20473AF00

Opis i Kluczowe Cechy

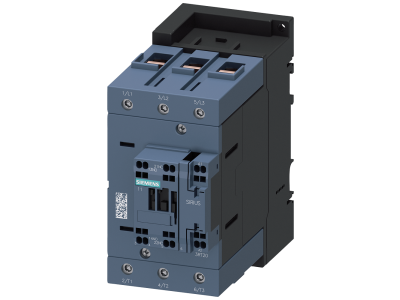

Stycznik modułowy Siemens 3RT2047-3AF00 przeznaczony do sterowania silnikami oraz odbiornikami w kategorii użytkowania AC-3. Przystosowany do pracy z silnikami o mocy do 55 kW przy napięciu 400 V AC. Wyposażony w trzy bieguny główne (3NO) oraz zestaw styków pomocniczych 1NO+1NC, co umożliwia realizację funkcji sygnalizacji i blokad. Zasilanie cewki napięciem przemiennym 110 V / 50 Hz. Wielkość S3 zapewnia odpowiednią wytrzymałość elektryczną i mechaniczną. Przyłącza sprężynowe umożliwiają szybki i pewny montaż przewodów bez użycia narzędzi.

• Moc łączeniowa 55 kW (AC-3): Bezpieczne załączanie i wyłączanie silników trójfazowych o dużym obciążeniu, zgodne z kategorią użytkowania AC-3.
• Styki główne 3NO: Trzy normalnie otwarte styki główne – pełna kontrola obwodu mocy.
• Styki pomocnicze 1NO+1NC: Wbudowane styki do sygnalizacji stanu stycznika, realizacji blokad lub sterowania dodatkowymi urządzeniami.
• Przyłącze sprężynowe: Montaż przewodów w technologii push-in – oszczędność czasu i pewne połączenie bez ryzyka poluzowania.
• Cewka AC 110 V 50 Hz: Dopasowanie do standardowych napięć sterujących w obiektach przemysłowych i budynkowych.

Zgodność z Normami

Stycznik został zaprojektowany i wyprodukowany zgodnie z wymaganiami norm europejskich w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikat CE. Montaż i użytkowanie zgodne z dokumentacją techniczną producenta gwarantują niezawodną pracę w warunkach przemysłowych.

Zastosowanie

Stycznik 3RT2047-3AF00 znajduje zastosowanie w układach sterowania silnikami oraz zarządzania energią w szafach sterowniczych i rozdzielnicach. Dzięki wyposażeniu w styki pomocnicze nadaje się do realizacji złożonych funkcji sterowniczych.

• Załączanie i wyłączanie trójfazowych silników asynchronicznych w napędach wentylatorów, pomp, przenośników i obrabiarek.
• Sterowanie odbiornikami rezystancyjnymi i indukcyjnymi w układach automatyki przemysłowej.
• Realizacja sekwencji załączania z wykorzystaniem styków pomocniczych do sprzężenia zwrotnego i blokad.
• Współpraca z przekaźnikami czasowymi, czujnikami i sterownikami PLC w szafach sterowniczych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (kwalifikacje w zakresie eksploatacji urządzeń elektroenergetycznych). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu w szafie sterowniczej na szynie DIN TH35 lub płycie montażowej zgodnie z dokumentacją producenta. Moment dokręcania oraz przekrój przyłączanych przewodów należy dobrać zgodnie z danymi technicznymi w katalogu. Przyłącza sprężynowe wymagają użycia przewodów z odpowiednio zaizolowanymi końcówkami – należy stosować się do instrukcji montażu.

FAQ

• Czy stycznik 3RT2047-3AF00 może pracować z cewką 60 Hz? Dane producenta określają wyłącznie cewkę na 50 Hz. Stosowanie przy częstotliwości 60 Hz może prowadzić do nieprawidłowej pracy lub uszkodzenia – zalecamy stosowanie wyłącznie w systemach 50 Hz.
• Jakie są wymiary gabarytowe stycznika? Wymiary nie są podane w dostępnych danych – należą do wielkości S3. Szczegółowe wymiary znajdują się w karcie katalogowej producenta.
• Czy styki pomocnicze 1NO+1NC są fabrycznie oddzielone od styku głównego? Tak, styki pomocnicze są wykonane jako oddzielny zestaw 1NO + 1NC, niezależny od styków głównych. Można je wykorzystać do sygnalizacji stanu załączenia lub realizacji obwodów blokady.
