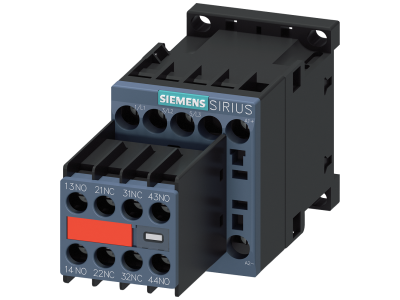

Stycznik AC-3, 12 A/5,5 kW/400V, 3-biegunowy, DC 24V, 2NO+2NC, przyłącze śrubowe | 3RT2017-1FB44-3MA0 Siemens

Alternatywny kod produktu: 3RT20171FB443MA0

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT2017-1FB44-3MA0 to trójbiegunowy stycznik w kategorii AC-3/AC-3e, zaprojektowany do przełączania silników prądu przemiennego. Prąd znamionowy 12 A oraz moc 5,5 kW przy 400 V zapewniają bezpieczną i wydajną pracę w obwodach silnikowych o znacznym obciążeniu. Cewka sterująca DC 24 V umożliwia bezpośrednie podłączenie do napięciem bezpiecznym, a zintegrowana dioda tłumiąca chroni układ sterowania przed przepięciami. Styki pomocnicze 2NO+2NC rozszerzają funkcjonalność bez konieczności stosowania dodatkowych modułów. Przyłącze śrubowe gwarantuje pewne i trwałe połączenie przewodów.

• Prąd znamionowy 12 A / moc 5,5 kW (400 V): Odpowiedni do sterowania silnikami o średniej mocy w instalacjach przemysłowych, zapewniając bezpieczne załączanie i wyłączanie bez ryzyka przegrzania styków.
• Cewka DC 24 V ze zintegrowaną diodą: Niskie napięcie sterowania zwiększa bezpieczeństwo operatora, a dioda tłumi przepięcia indukcyjne, wydłużając żywotność stycznika i układów sterujących.
• Styki pomocnicze 2NO+2NC zamontowane na stałe: Gotowe zestyków pomocniczych umożliwiają sygnalizację stanu łączeniowego oraz realizację prostych układów samopodtrzymania bez dodatkowych akcesoriów.
• Przyłącze śrubowe: Pewne i odporne na wibracje połączenie przewodów, typowe dla instalacji przemysłowych, upraszcza okablowanie i zwiększa niezawodność.
• Kompaktowa obudowa wielkości S00: Oszczędność miejsca w szafie sterowniczej, idealna do aplikacji wymagających dużej gęstości montażu.

Zgodność z Normami

Stycznik Siemens 3RT2017-1FB44-3MA0 spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co potwierdza jego dopuszczenie do stosowania w instalacjach na całym świecie. Jest również przystosowany do pracy z silnikami o wysokiej sprawności IE3/IE4 (IE3/IE4-ready), zgodnie z deklaracją producenta. Produkt posiada certyfikat CE.

Zastosowanie

Dzięki parametrom technicznym i zintegrowanym stykom pomocniczym, stycznik sprawdza się w różnorodnych aplikacjach sterowania silnikami i odbiornikami w przemyśle oraz automatyce budynkowej.

• Bezpośrednie załączanie i wyłączanie trójfazowych silników asynchronicznych (kategoria AC-3/AC-3e) w układach napędowych maszyn.
• Budowa rozruszników silnikowych i układów rewersyjnych przy użyciu modułów połączeniowych systemu SIRIUS.
• Sterowanie odbiornikami rezystancyjnymi (kategoria AC-1) w instalacjach grzewczych lub oświetleniowych.
• Integracja ze sterownikami PLC za pomocą interfejsów AS-i lub IO-Link (z odpowiednimi modułami funkcyjnymi) w zautomatyzowanych liniach produkcyjnych.

Wskazówki Montażowe

Montaż, podłączenie oraz konserwację stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać do prądu znamionowego zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją techniczną producenta (zalecany moment podany w karcie katalogowej). Należy zapewnić odpowiednią wentylację i nie przekraczać dopuszczalnej temperatury otoczenia.

FAQ

• Czy stycznik posiada zintegrowaną diodę przeciwprzepięciową? Tak, stycznik wyposażony jest w zintegrowaną diodę tłumiącą dla cewki DC 24 V, która chroni układ sterowania przed przepięciami powstającymi przy wyłączaniu.
• Do jakiej kategorii pracy należy ten stycznik? Stycznik jest przeznaczony do pracy w kategorii AC-3/AC-3e (załączanie i wyłączanie silników pierścieniowych) oraz AC-1 (odbiorniki rezystancyjne). Parametry prądowe 12 A i moc 5,5 kW dotyczą pracy AC-3 przy 400 V.
• Czy stycznik jest gotowy do współpracy z silnikami IE3/IE4? Tak, model 3RT2017-1FB44-3MA0 jest oznaczony jako IE3/IE4-ready, co oznacza pełną zgodność z wymaganiami silników o wysokiej sprawności energetycznej.
