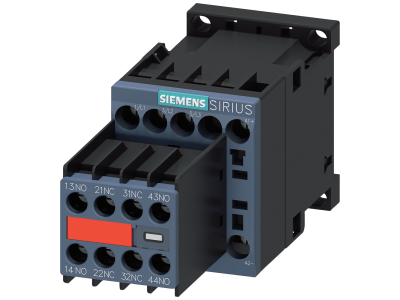

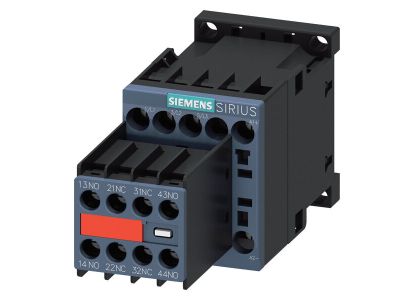

Stycznik AC-3, 12 A/5,5 kW/400V, 3-biegunowy, DC 24V, 2NO+2NC, przyłącze śrubowe | 3RT2017-1BB44-3MA0 Siemens

Alternatywny kod produktu: 3RT20171BB443MA0

Opis i Kluczowe Cechy

Stycznik AC-3 o symbolu 3RT2017-1BB44-3MA0 to trójbiegunowy aparat łączeniowy przeznaczony do pracy w kategorii AC-3 z prądem znamionowym 12 A i mocą 5,5 kW przy napięciu 400 V. Wyposażony w cewkę sterującą DC 24 V oraz zestaw styków pomocniczych 2NO+2NC, zapewnia niezawodne sterowanie silnikami i obwodami pomocniczymi. Szerokość modułu (wielkość S0) wynosi 45 mm, co ułatwia zabudowę w rozdzielnicach i szafach sterowniczych.

• Kategoria AC-3, prąd 12 A / moc 5,5 kW przy 400 V: dedykowany do łączenia silników asynchronicznych o średnim obciążeniu – gwarantuje bezpieczną i trwałą pracę bez ryzyka przegrzania styków.
• Cewka sterująca DC 24 V: niskie napięcie sterowania zwiększa bezpieczeństwo obsługi, kompatybilność z typowymi zasilaczami PLC i sterowników.
• Styki pomocnicze 2NO+2NC wbudowane w aparat: umożliwiają realizację układów samopodtrzymania, sygnalizacji stanu lub blokad bez konieczności dokupowania dodatkowych modułów.
• Przyłącze śrubowe: łatwy i pewny montaż przewodów o przekroju do 2,5 mm² (przewody sztywne) – sprawdzona technologia dla instalatorów.

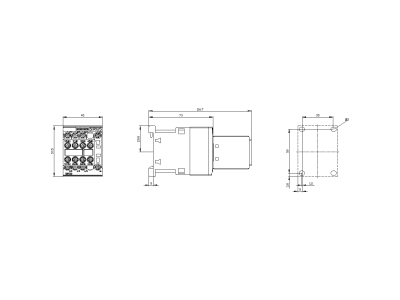

• Kompaktowa obudowa 45 mm (wielkość S0): oszczędność miejsca na szynie TH35, idealna do rozdzielnic i szaf sterowniczych o ograniczonej przestrzeni.

Zgodność z Normami

Stycznik został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Producent zapewnia deklarowaną trwałość łączeniową w kategorii AC-3. Wszystkie oznaczenia zacisków wykonane są zgodnie z obowiązującymi standardami, co ułatwia identyfikację i podłączenie.

Zastosowanie

Stycznik 3RT2017-1BB44-3MA0 znajduje zastosowanie w przemysłowych i budynkowych układach sterowania, szczególnie tam gdzie wymagane jest załączanie i wyłączanie silników asynchronicznych oraz obwodów pomocniczych.

• Sterowanie silnikami trójfazowymi o mocy do 5,5 kW (400 V AC) – np. napędy wentylatorów, pomp, sprężarek.
• Załączanie i odłączanie obwodów rezystancyjnych oraz transformatorów w kategorii AC-1.
• Realizacja układów samopodtrzymania, sygnalizacji i blokad elektrycznych przy użyciu wbudowanych styków pomocniczych.
• Automatyka budynkowa i maszynowa – integracja z systemami PLC lub przekaźnikami czasowymi.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania oraz sterowania. Aparat montuje się na szynie TH35 (DIN) w rozdzielni lub szafie sterowniczej. Do przyłączy śrubowych stosuj przewody o przekroju dobranym do prądu obciążenia (zalecany 1,5–2,5 mm² dla przewodów miedzianych). Moment dokręcania śrub podaj zgodnie z dokumentacją producenta (typowy zakres 0,8–1,2 Nm). Zachowaj odstępy izolacyjne między aparatami oraz zapewnij odpowiednią wentylację.

FAQ

• Czy stycznik posiada podświetlenie lub diodę LED sygnalizującą stan? W standardowym wykonaniu (symbol 3RT2017-1BB44-3MA0) nie ma wbudowanego podświetlenia ani diody LED. Stan załączenia można kontrolować poprzez styki pomocnicze lub zewnętrzną sygnalizację.
• Jaki jest stopień ochrony stycznika? W danych producenta nie podano stopnia ochrony. Stycznik przeznaczony jest do montażu w suchym pomieszczeniu wewnątrz rozdzielnicy (typowe IP20 dla aparatury modułowej). W przypadku pracy w trudnych warunkach należy zastosować dodatkową obudowę.
• Jaki jest tryb pracy styków głównych i pomocniczych? Styki główne pracują w kategorii AC-3 (załączanie silników w ruchu – prąd rozruchowy do 8x prądu znamionowego). Styki pomocnicze (2NO+2NC) są przystosowane do pracy w kategorii AC-15/DC-13 dla obwodów sterowania. Szczegółowe parametry trwałości łączeniowej znajdują się w karcie katalogowej.
