Stycznik AC-3e, 12 A/5,5 kW/400V, 3-biegunowy, AC 230V, 50/60Hz,2NO+2NC,przyłącze śrubowe | 3RT2017-1AP04-3MA0 Siemens

Alternatywny kod produktu: 3RT20171AP043MA0

Opis i Kluczowe Cechy

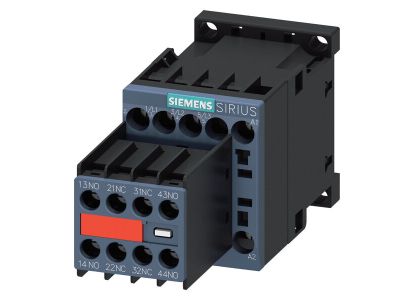

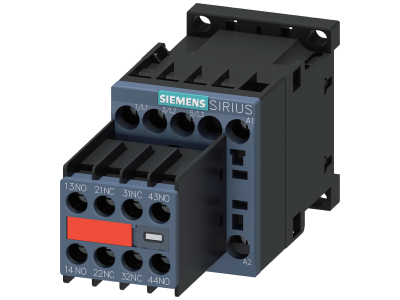

Stycznik Siemens SIRIUS 3RT2017-1AP04-3MA0 to kompaktowy 3-biegunowy stycznik mocy przeznaczony do sterowania silnikami w kategorii użytkowej AC-3e. Prąd znamionowy 12 A i moc 5,5 kW przy 400 V AC zapewniają bezpieczne łączenie obciążeń silnikowych w standardowych instalacjach przemysłowych. Cewka sterująca przystosowana do napięcia 230 V AC (50/60 Hz) umożliwia bezpośrednie sterowanie z typowych układów automatyki. Wyposażony w dwa zestawy zwiernych i dwa rozwierne styki pomocnicze (2NO+2NC), które pozwalają na sygnalizację stanu, realizację blokad czy dodatkowe sterowanie. Przyłącze śrubowe gwarantuje pewny i trwały montaż przewodów.

• Kategoria użytkowa AC-3e (12 A / 5,5 kW przy 400 V): Optymalna charakterystyka łączeniowa dla silników asynchronicznych – prąd rozruchowy i wyłączanie bez ryzyka nadmiernego zużycia styków.
• 3 bieguny główne: Pełne przełączanie trzech faz, niezbędne w obwodach trójfazowych silników i odbiorników przemysłowych.
• Cewka sterująca AC 230 V (50/60 Hz): Standardowe napięcie sterowania w instalacjach budynkowych i maszynowych – łatwa integracja z przekaźnikami, PLC i przyciskami.
• Wbudowane styki pomocnicze 2NO+2NC: Gotowe wyprowadzenia do sygnalizacji załączenia, realizacji blokad elektrycznych lub sterowania pomocniczego – oszczędność na dodatkowych modułach.
• Przyłącze śrubowe: Pewne i serwisowo przyjazne połączenie przewodów o odpowiednim przekroju – szybki montaż i kontrola dokręcenia.

Zgodność z Normami

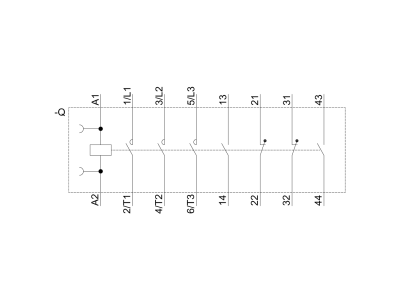

Stycznik jest zaprojektowany i produkowany zgodnie z wymaganiami obowiązujących norm europejskich oraz posiada oznaczenie CE. Oznaczenia zacisków oraz schemat połączeń są zgodne z przyjętymi standardami branżowymi, co ułatwia identyfikację i pracę instalatorom.

Zastosowanie

Stycznik 3RT2017 sprawdza się w układach sterowania silnikami oraz innych odbiornikach trójfazowych, gdzie wymagana jest pewna i trwała łączność w kategorii AC-3. Dzięki wbudowanym stykom pomocniczym jest szczególnie przydatny w aplikacjach wymagających sygnalizacji stanu lub dodatkowych obwodów sterowania.

• Sterowanie silnikami asynchronicznymi w maszynach, przenośnikach, wentylatorach i pompach.
• Realizacja układów załączania i wyłączania odbiorników trójfazowych w szafach sterowniczych.
• Wykorzystanie styków pomocniczych (2NO+2NC) do sygnalizacji stanu stycznika lub tworzenia blokad elektrycznych.
• Integracja z systemami sterowania PLC lub przyciskami sterowniczymi w automatyce budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego i sterującego. Urządzenie przeznaczone jest do montażu w rozdzielnicach i szafach sterowniczych – można je mocować na szynie DIN TH35 lub bezpośrednio przykręcić do podłoża (w zależności od akcesoriów). Przekrój przewodów oraz moment dokręcania śrub zaciskowych należy dobrać zgodnie z dokumentacją techniczną producenta. Należy zwrócić uwagę na odpowiednią wentylację – zachować odstępy od innych urządzeń wydzielających ciepło.

FAQ

• Czy stycznik posiada podświetlenie lub wbudowany wskaźnik załączenia? Nie, w standardowej wersji stycznik nie ma podświetlenia. Do sygnalizacji stanu można wykorzystać dołączone styki pomocnicze (2NO+2NC) podłączając np. lampkę kontrolną.
• Jaki stopień ochrony ma ten stycznik? Producent nie podaje konkretnego stopnia IP dla samego aparatu. Standardowo dla styczników montowanych wewnątrz rozdzielnic przyjmuje się ochronę IP20 (ochrona przed dotknięciem palcem). W przypadku pracy w trudniejszych warunkach należy zastosować obudowę dodatkową.
• Do jakich odbiorników najlepiej stosować ten stycznik? Jest przeznaczony do kategorii AC-3e, czyli do łączenia silników asynchronicznych. Sprawdzi się również przy sterowaniu innymi obciążeniami rezystancyjnymi lub indukcyjnymi w granicach prądu 12 A na biegun (przy odpowiednim doborze kategorii użytkowej).
