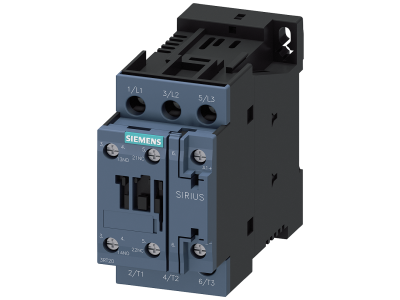

Stycznik AC-3, 5,5kW, 400V, styki 1NO+1NC, 40-60Hz, 21-28V, 3-biegunowy, wlk. S0, przyłącze śrubowe | 3RT2024-1NB30 Siemens

Alternatywny kod produktu: 3RT20241NB30

Opis i Kluczowe Cechy

Stycznik mocy 3RT2024-1NB30 z serii SIRIUS 3RT2 przeznaczony jest do sterowania silnikami i odbiornikami indukcyjnymi w kategorii AC-3. Oferuje moc łączeniową 5,5 kW przy napięciu 400 V, co pozwala na bezpieczne i niezawodne załączanie silników o tej mocy. Cewka sterująca na napięcie 21–28 V AC (40–60 Hz) umożliwia współpracę z układami niskonapięciowymi. Blok styków pomocniczych 1NO+1NC zapewnia sygnalizację stanu oraz możliwość realizacji blokad. Przyłącze śrubowe gwarantuje pewne i trwałe połączenie przewodów. Aparat wykonany jest w wielkości S0, co ułatwia montaż w standardowych rozdzielnicach.

• Kategoria AC-3, moc 5,5 kW / 400 V: dedykowany do łączenia silników asynchronicznych – praca bez przeciążeń, długa żywotność styków.
• Cewka sterująca 21–28 V AC (40–60 Hz): niskie napięcie sterowania zwiększa bezpieczeństwo obsługi i umożliwia bezpośrednie podłączenie do typowych zasilaczy pomocniczych.
• Styki pomocnicze 1NO+1NC: umożliwiają realizację sygnalizacji pracy, blokad krzyżowych oraz samopodtrzymania – bez potrzeby stosowania dodatkowych modułów.
• Przyłącze śrubowe: pewne i odporne na wibracje połączenie przewodów o przekroju dostosowanym do obciążenia – łatwy montaż i serwis.
• Wielkość S0: kompaktowa obudowa ułatwia instalację w rozdzielnicach i szafach sterowniczych o ograniczonej przestrzeni.

Zgodność z Normami

Stycznik spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikację CE. Oznaczenia zacisków są zgodne z obowiązującymi standardami, co ułatwia podłączenie i identyfikację w obwodzie.

Zastosowanie

Stycznik 3RT2024-1NB30 znajduje zastosowanie w obwodach sterowania silnikami i odbiornikami indukcyjnymi w przemyśle oraz automatyce budynkowej. Sprawdza się wszędzie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie obciążeń o charakterze indukcyjnym.

• Sterowanie silnikami asynchronicznymi w kategorii AC-3 – rozruch i zatrzymanie w warunkach normalnej pracy.
• Łączenie odbiorników rezystancyjnych i indukcyjnych w układach automatyki przemysłowej.
• Realizacja obwodów samopodtrzymania, blokad i sygnalizacji z wykorzystaniem styków pomocniczych.
• Współpraca z przekaźnikami, PLC oraz przyciskami sterowniczymi w systemach rozproszonych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy styczniku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu zasilania. Aparat przeznaczony jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z obowiązującymi normami. Moment dokręcania śrub przyłączeniowych – zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem należy sprawdzić poprawność połączeń oraz brak uszkodzeń mechanicznych.

FAQ

• Jaka jest kategoria użytkowania stycznika? Stycznik przeznaczony jest do kategorii AC-3, czyli do sterowania silnikami asynchronicznymi – załączanie i wyłączanie podczas normalnej pracy.
• Jakie napięcie sterowania może być podane na cewkę? Cewka zaprojektowana jest na napięcie 21–28 V prądu przemiennego (40–60 Hz). Nie należy podłączać napięcia stałego ani wyższego niż podane.
• Czy stycznik posiada sygnalizację optyczną? Stycznik nie jest wyposażony w diodę LED ani podświetlenie. Stan załączenia można monitorować za pomocą zestyku pomocniczego 1NO (sygnalizacja w obwodzie pomocniczym).
