Stycznik sprzęgający, AC-3, 12 A/5,5 kW/400V, 3-biegunowy, DC 24V, 1NO+1NC, przyłącze śrubowe | 3RT2024-1KB40 Siemens

Alternatywny kod produktu: 3RT20241KB40

Opis i Kluczowe Cechy

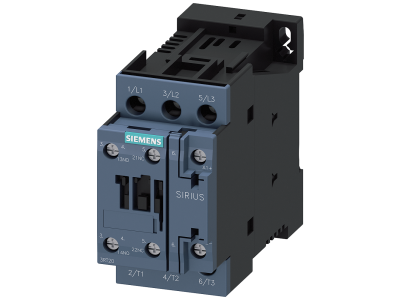

Siemens 3RT2024-1KB40 to stycznik sprzęgający kategorii AC-3 przeznaczony do przełączania trójfazowych silników indukcyjnych oraz obwodów sterowniczych. Wytrzymuje prąd 12 A i moc 5,5 kW przy napięciu 400 V AC, co zapewnia bezpieczną i niezawodną pracę w obwodach o średnim obciążeniu. Urządzenie jest 3-biegunowe, sterowane napięciem stałym 24 V DC, co ułatwia bezpośrednią integrację z wyjściami PLC i nowoczesnymi układami automatyki. Stycznik wyposażono w zintegrowane styki pomocnicze 1NO+1NC oraz wbudowany warystor chroniący przed przepięciami. Przyłącze śrubowe gwarantuje trwałe i pewne połączenie przewodów, a kompaktowa konstrukcja (wielkość S0) ułatwia montaż w rozdzielnicach.

• Prąd znamionowy AC-3 12 A i moc 5,5 kW przy 400 V: Umożliwia niezawodne przełączanie silników o umiarkowanej mocy bez ryzyka termicznego przeciążenia styków.
• Cewka sterująca DC 24 V (zakres 0,7–1,25 U_S): Zaprojektowana do bezpośredniego sterowania z wyjść PLC lub innych układów niskonapięciowych – eliminuje potrzebę dodatkowych konwerterów.

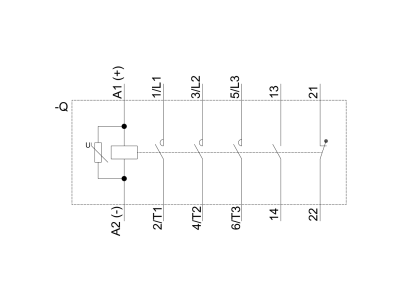

• Zintegrowane styki pomocnicze 1NO+1NC: Pozwalają na realizację obwodów sygnalizacji pracy, samopodtrzymania oraz przesyłanie stanu łącznika do systemu nadzoru.
• Wbudowany warystor: Tłumi przepięcia łączeniowe cewki, chroniąc elektronikę sterującą i wydłużając żywotność stycznika.

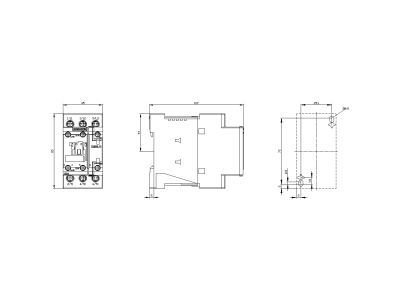

• Wielkość S0 i przyłącze śrubowe: Kompaktowa obudowa ułatwia montaż na szynie TH35, a śrubowe zaciski zapewniają pewne połączenie mechaniczne i elektryczne odporne na wibracje.

Zgodność z Normami

Stycznik 3RT2024-1KB40 jest dopuszczony do stosowania na całym świecie – spełnia wymagania norm IEC oraz UL/CSA, posiada certyfikat CE. Jest przystosowany do współpracy z silnikami o klasie sprawności IE3 i IE4, co potwierdza gotowość do pracy w nowoczesnych, energooszczędnych instalacjach.

Zastosowanie

Stycznik sprzęgający sprawdza się w przemyśle, automatyce budynkowej i instalacjach maszynowych jako element sterowania silnikami oraz obciążeniami rezystancyjnymi.

• Bezpośrednie przełączanie trójfazowych silników asynchronicznych o mocy do 5,5 kW (kategoria AC-3).
• Sterowanie odbiornikami rezystancyjnymi i oświetleniem w obwodach prądu przemiennego (kategoria AC-1).
• Praca jako stycznik sprzęgający pomiędzy wyjściem PLC a obciążeniem – dzięki cewce 24 V DC.
• Budowa układów automatyki z wykorzystaniem styków pomocniczych do sygnalizacji i sekwencji.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich obwodach. Stycznik mocowany jest na szynie TH35 (DIN). Moment dokręcania śrub przyłączeniowych należy sprawdzić w dokumentacji producenta. Przekrój przewodów dobrać zgodnie z prądem znamionowym i warunkami instalacji.

FAQ

• Czy stycznik można rozbudować o dodatkowe styki pomocnicze? Nie, model 3RT2024-1KB40 nie posiada możliwości rozszerzenia o łączniki pomocnicze – wszystkie styki pomocnicze są już zintegrowane w fabrycznej konfiguracji 1NO+1NC.
• Jaki jest zakres napięcia sterowania cewki DC 24 V? Cewka jest przystosowana do napięcia znamionowego 24 V DC z tolerancją 0,7–1,25 U_S (czyli 16,8–30 V DC), co zapewnia pewne załączanie w typowych warunkach zasilania.
• Czy stycznik nadaje się do bezpośredniego podłączenia do wyjścia PLC? Tak, cewka 24 V DC jest kompatybilna z wyjściami cyfrowymi PLC 24 V, a wbudowany warystor chroni układ sterowania przed przepięciami.
