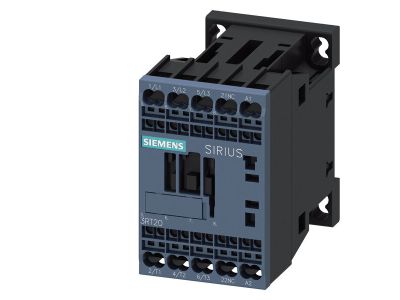

Stycznik AC-3e, 12 A/5,5 kW/400V, 3-biegunowy, AC 230V, 50/60Hz, 1NC, przyłącze sprężynowe | 3RT2017-2AP02 Siemens

Alternatywny kod produktu: 3RT20172AP02

Opis i Kluczowe Cechy

Stycznik Siemens 3RT2017-2AP02 w kategorii użytkowania AC-3e to 3-biegunowy aparat łączeniowy o prądzie znamionowym 12 A i mocy łączeniowej do 5,5 kW przy 400 V AC. Przeznaczony do sterowania odbiornikami silnikowymi oraz obwodami pomocniczymi. Wyposażony w styk pomocniczy 1NC i nowoczesne przyłącze sprężynowe, które przyspiesza montaż bez użycia narzędzi. Cewka sterowana napięciem AC 230 V / 50-60 Hz.

• Prąd znamionowy 12 A / moc 5,5 kW (AC-3e, 400V): umożliwia bezpieczne załączanie i wyłączanie silników o mocy do 5,5 kW bez ryzyka przegrzania styków.
• 3-biegunowa konstrukcja: zapewnia kompletną separację wszystkich faz w jednym urządzeniu, co upraszcza okablowanie i zwiększa niezawodność.
• Styk pomocniczy 1NC: służy do sygnalizacji stanu zadziałania, blokad elektrycznych lub sterowania przekaźnikami pomocniczymi.
• Przyłącze sprężynowe: umożliwia szybki i pewny montaż przewodów bez konieczności dokręcania śrub – oszczędza czas instalacji i eliminuje ryzyko poluzowania połączeń.
• Cewka AC 230 V / 50-60 Hz: dopasowana do standardowych napięć sterowniczych w instalacjach przemysłowych i budynkowych, gotowa do pracy w różnych sieciach.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa oraz wymaganiami dyrektyw niskonapięciowych. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi standardami dla aparatury łączeniowej. Jako produkt renomowanego producenta Siemens spełnia wysokie wymagania jakościowe i eksploatacyjne.

Zastosowanie

Stycznik 3RT2017-2AP02 znajduje zastosowanie w rozdzielnicach i szafach sterowniczych zarówno w przemyśle, jak i w automatyce budynkowej. Dzięki kategorii AC-3e doskonale nadaje się do łączenia obciążeń silnikowych, a styk pomocniczy rozszerza funkcjonalność układów sterowania.

• Załączanie i wyłączanie trójfazowych silników asynchronicznych o mocy do 5,5 kW (np. pompy, wentylatory, sprężarki).
• Sterowanie odbiornikami rezystancyjnymi i małymi obciążeniami indukcyjnymi w automatyce maszyn.
• Realizacja obwodów pomocniczych: sygnalizacja stanu pracy, blokady elektryczne, przekazywanie impulsów do przekaźników lub PLC.
• Montaż w rozdzielnicach budynkowych jako element sterowania oświetleniem lub nagrzewnicami w systemach inteligentnego budynku.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przewody należy podłączyć do zacisków sprężynowych poprzez wciśnięcie odpowiedniego narzędzia (śrubokręt płaski) w celu otwarcia sprężyny, a następnie wsunięcie odizolowanego końca przewodu. Moment dokręcania nie ma zastosowania – połączenie uzyskuje się przez zwolnienie sprężyny. Przekrój przewodów dobrać zgodnie z prądem znamionowym i obciążeniem. Nie przekraczać parametrów podanych na tabliczce znamionowej.

FAQ

• Czy stycznik posiada podświetlenie lub diodę LED? Nie, stycznik 3RT2017-2AP02 nie ma podświetlenia. Styk pomocniczy 1NC to mechaniczny zestyk przełączny bez elementów świecących.
• Jaki jest stopień ochrony stycznika? Dla aparatury modułowej montowanej w rozdzielnicy typowy stopień ochrony to IP20 – zapewnia ochronę przed dotykiem palcem i ciałami stałymi o średnicy powyżej 12,5 mm. Dokładne dane IP znajdują się w karcie katalogowej producenta.
• Do jakich obciążeń można stosować ten stycznik? Stycznik przeznaczony jest do pracy w kategorii AC-3e, co oznacza bezpośrednie łączenie silników indukcyjnych (do 5,5 kW przy 400V). Można go także stosować do obciążeń rezystancyjnych i małych indukcyjnych w obwodach pomocniczych – zawsze w zakresie prądu 12 A i napięcia znamionowego.
