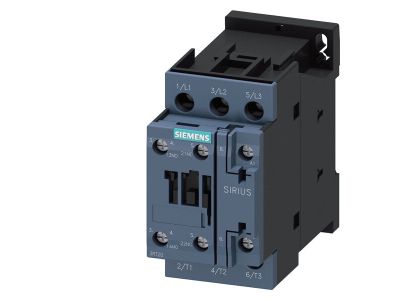

Stycznik AC-3e, 12 A/5,5 kW/400V, 3-biegunowy, AC 230V, 50/60Hz,1NO+1NC,przyłącze śrubowe | 3RT2024-1AL20 Siemens

Alternatywny kod produktu: 3RT20241AL20

Opis i Kluczowe Cechy

Stycznik mocy SIRIUS 3RT2 (Siemens) o symbolu 3RT2024-1AL20 to trójbiegunowy stycznik AC-3e przeznaczony do przełączania silników. Urządzenie charakteryzuje się prądem znamionowym 12 A w kategorii AC-3e, co odpowiada mocy silnika 5,5 kW przy napięciu 400 V. Cewka sterowana napięciem AC 230 V, 50/60 Hz. Wyposażony w zintegrowane styki pomocnicze 1NO+1NC oraz przyłącze śrubowe. Należy do sprawdzonej serii SIRIUS, która zastępuje serię 3RT1 (do 55 kW).

• Prąd znamionowy 12 A (AC-3e): zapewnia bezpieczne przełączanie silników o mocy do 5,5 kW przy 400 V bez ryzyka przegrzania styków.
• Napięcie cewki AC 230 V, 50/60 Hz: umożliwia bezpośrednie sterowanie z typowych obwodów sterowniczych bez konieczności stosowania dodatkowych transformatorów.
• Zintegrowane styki pomocnicze 1NO+1NC: redukują liczbę elementów w szafie sterowniczej, upraszczają okablowanie i ułatwiają diagnostykę.
• Przyłącze śrubowe: zapewnia pewne i trwałe połączenie przewodów, łatwe w montażu i konserwacji.
• Gotowość do pracy z silnikami IE3/IE4: stycznik został zaprojektowany zgodnie z wymaganiami dla nowoczesnych energooszczędnych napędów.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami unijnymi. Przeznaczony do pracy w środowiskach przemysłowych, odporny na warunki klimatyczne.

Zastosowanie

Stycznik 3RT2024-1AL20 znajduje zastosowanie w układach sterowania i zabezpieczeń silników trójfazowych, szczególnie w aplikacjach wymagających kategorii AC-3e. Dzięki modułowej budowie systemu SIRIUS może być rozbudowywany o łączniki pomocnicze, wyzwalacze oraz moduły połączeniowe.

• Przełączanie silników asynchronicznych w maszynach produkcyjnych, wentylatorach, pompach i sprężarkach.
• Sterowanie odbiornikami w automatyce budynkowej (np. układy HVAC, oświetlenie przemysłowe).
• Zastosowanie w rozdzielnicach przemysłowych jako element układu rozruchu i zatrzymania silników.
• Modernizacja istniejących instalacji – stycznik zastępuje starszą serię 3RT1, oferując wyższą wydajność i kompatybilność z IE3/IE4.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać do prądu znamionowego obwodu. Moment dokręcania śrub przyłączeniowych stosuj zgodnie z dokumentacją techniczną producenta. Zapewnij odpowiednią wentylację wokół stycznika, aby nie przekroczyć dopuszczalnej temperatury pracy.

FAQ

• Czy stycznik 3RT2024-1AL20 posiada podświetlenie? Nie, stycznik nie jest wyposażony w podświetlenie. Styki pomocnicze są mechaniczne, beznapięciowe.
• Jaki jest stopień ochrony stycznika? Dla aparatury montowanej wewnątrz rozdzielnic typowy stopień ochrony to IP20 (zgodnie z ogólnymi standardami branżowymi). Dokładną wartość IP dla danego modelu należy zweryfikować w dokumentacji producenta, ponieważ nie została podana w danych katalogowych.
• W jakiej kategorii pracy pracują styki główne? Stycznik przeznaczony jest do pracy w kategorii AC-3e – przełączanie silników asynchronicznych z rozruchem i wyłączaniem podczas biegu. Zapewnia to odpowiednią trwałość łączeniową i niezawodność.
