Stycznik AC-3e, 12 A/5,5 kW/400V, 3-biegunowy, AC 230V/50Hz, 2NO+2NC, przyłącze śrubowe | 3RT2024-1AP04 Siemens

Alternatywny kod produktu: 3RT20241AP04

Opis i Kluczowe Cechy

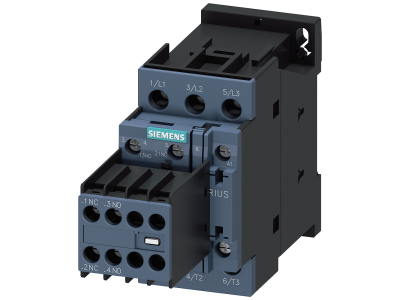

Stycznik mocy Siemens SIRIUS 3RT2024-1AP04 to trójbiegunowy stycznik kategorii AC-3e o prądzie znamionowym 12 A i mocy 5,5 kW przy 400 V, przeznaczony do przełączania silników. Wyposażony w cewkę sterowaną napięciem AC 230 V/50 Hz oraz dwa zestawy styków pomocniczych 2NO+2NC. Przyłącze śrubowe gwarantuje trwałe i pewne połączenie przewodów. Urządzenie należy do modułowego systemu SIRIUS, umożliwiającego rozbudowę o akcesoria i integrację z innymi elementami odgałęzienia odbiornika.

• Prąd znamionowy AC-3e 12 A / moc 5,5 kW przy 400 V: Zapewnia bezpieczną i niezawodną pracę przy załączaniu silników o znacznym obciążeniu, bez ryzyka przegrzania styków.

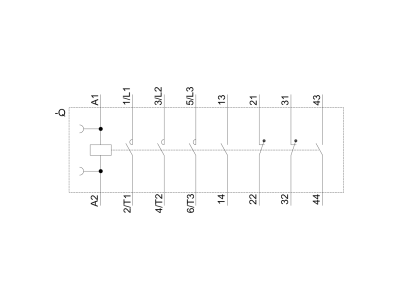

• Styki pomocnicze 2NO+2NC wbudowane: Umożliwiają realizację układów sterowania i sygnalizacji bez konieczności stosowania dodatkowych łączników, co oszczędza miejsce w szafie sterowniczej.
• Cewka AC 230 V/50 Hz: Standardowe napięcie sterowania dostosowane do typowych instalacji przemysłowych, ułatwia projektowanie i okablowanie.
• Przyłącze śrubowe: Zapewnia solidne i trwałe połączenie przewodów w warunkach wibracji i obciążeń mechanicznych.
• Modułowy system SIRIUS: Umożliwia łatwą rozbudowę o łączniki pomocnicze, wyzwalacze, moduły funkcyjne oraz system zasilania 3RV29, redukując nakłady na okablowanie.

Zgodność z Normami

Stycznik spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Dopuszczony jest do stosowania na całym świecie (zgodność z IEC i UL/CSA). Przystosowany do pracy z silnikami o wysokiej sprawności IE3 i IE4 (IE3/IE4 ready).

Zastosowanie

Stycznik Siemens 3RT2024-1AP04 dedykowany jest do sterowania silnikami elektrycznymi w układach rozruchowych i przełączających. Sprawdza się w automatyce przemysłowej, maszynach oraz instalacjach budynkowych.

• Załączanie i wyłączanie trójfazowych silników asynchronicznych w kategorii AC-3 (np. wentylatory, pompy, przenośniki).
• Sterowanie odbiornikami rezystancyjnymi i indukcyjnymi w rozdzielnicach przemysłowych.
• Impulsowanie styczników większej mocy oraz przekaźników w systemach sterowania PLC.
• Zastosowanie w układach automatyki budynkowej – sterowanie agregatami, sprężarkami, klimatyzacją.

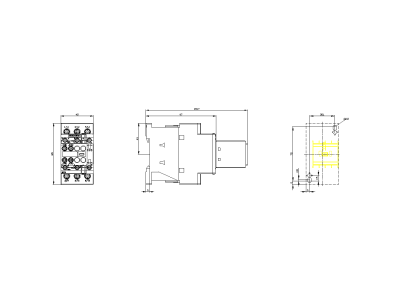

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (min. 1,5 mm² dla obwodów sterowania, odpowiednio większy dla obwodu głównego w zależności od długości i prądu). Dokręcanie śrub przyłączeniowych należy wykonać momentem podanym w dokumentacji producenta, aby zapewnić niski opór przejścia i uniknąć luzów.

FAQ

• Czy stycznik posiada podświetlenie lub wbudowany LED? W standardowym wykonaniu 3RT2024-1AP04 nie jest wyposażony w podświetlenie – sygnalizację stanu załączenia można zrealizować poprzez styki pomocnicze 2NO+2NC podłączone do lampki kontrolnej.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnego IP dla tego modelu – w typowych rozdzielnicach aparatura modułowa montowana na szynie DIN ma stopień ochrony IP20 od strony czołowej. W przypadku pracy w trudnych warunkach (pylenie, wilgoć) zaleca się dodatkowe osłony lub zabudowę w obudowie o wyższym IP.
• W jakim trybie pracy pracują styki główne? Styki główne są przystosowane do kategorii AC-3e – załączanie silników pierścieniowych i klatkowych podczas rozruchu, wyłączanie wirujących silników. Kategoria ta gwarantuje zdolność łączeniową przy prądzie rozruchowym do 6-8 x In.
