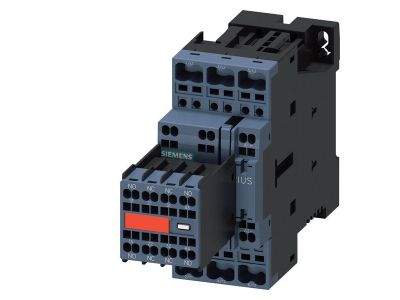

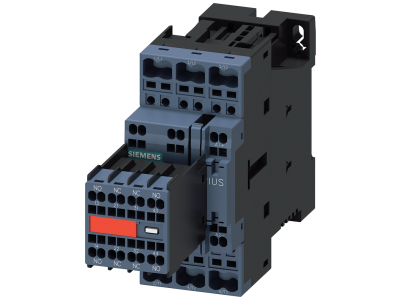

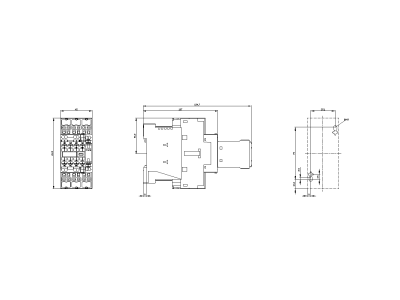

Stycznik AC-3, 9 A/4 kW/400V, 3-biegunowy, DC 24V, 2NO+2NC, przyłącze sprężynowe | 3RT2023-2FB44-3MA0 Siemens

Alternatywny kod produktu: 3RT20232FB443MA0

Opis i Kluczowe Cechy

Stycznik AC-3 o symbolu 3RT2023-2FB44-3MA0 to trójbiegunowy aparat łączeniowy przeznaczony do sterowania silnikami i odbiornikami w instalacjach przemysłowych. Dzięki prądowi znamionowemu 9 A w kategorii AC-3 oraz mocy 4 kW przy 400 V zapewnia bezpieczne i pewne łączenie obciążeń indukcyjnych. Cewka sterowana napięciem stałym 24 V DC umożliwia integrację z układami automatyki. Wyposażony w dwa zwierne i dwa rozwierne styki pomocnicze (2NO+2NC) oraz przyłącze sprężynowe, które przyspiesza montaż i gwarantuje trwałe połączenie bez konieczności dokręcania.

• Prąd AC-3: 9 A / moc 4 kW (400 V): gwarantuje niezawodne łączenie silników o mocy do 4 kW w trudnych warunkach rozruchu, bez ryzyka przegrzania styków.
• Cewka DC 24 V: umożliwia bezpośrednie sterowanie z układów automatyki i sterowników PLC pracujących w standardzie niskiego napięcia stałego.

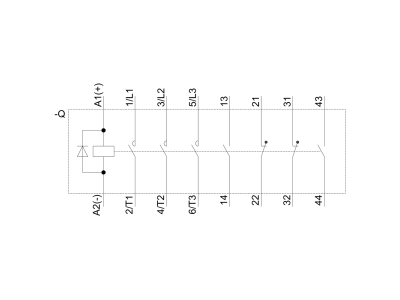

• Styki pomocnicze 2NO+2NC: zapewniają elastyczność w realizacji obwodów sygnalizacji, blokad i załączania pomocniczego bez konieczności stosowania dodatkowych modułów.
• Przyłącze sprężynowe: skraca czas montażu – przewody wkłada się bez użycia narzędzi, a połączenie pozostaje odporne na wibracje i luźne styki.
• Konstrukcja 3-biegunowa: dedykowana do przełączania trzech faz w obwodach silników i innych odbiorników trójfazowych, zgodnie z wymogami kategorii AC-3.

Zgodność z Normami

Stycznik został zaprojektowany i wyprodukowany zgodnie z wymaganiami międzynarodowych norm dla styczników elektromagnetycznych. Posiada oznakowanie CE oraz spełnia europejskie dyrektywy dotyczące niskiego napięcia i kompatybilności elektromagnetycznej. Zaciski są oznaczone zgodnie z obowiązującymi standardami, co ułatwia identyfikację i podłączenie.

Zastosowanie

Stycznik AC-3 3RT2023-2FB44-3MA0 znajduje zastosowanie w układach sterowania silnikami, odbiornikami indukcyjnymi oraz jako element automatyki przemysłowej i budynkowej.

• Sterowanie silnikami asynchronicznymi w kategorii AC-3 (np. pompy, wentylatory, kompresory) o mocy do 4 kW.
• Przełączanie obwodów oświetleniowych, grzejnych i innych odbiorników rezystancyjnych w instalacjach trójfazowych.
• Realizacja układów załączania i blokad w rozdzielnicach sterowniczych oraz szafach automatyki.
• Integracja z przekaźnikami, sterownikami PLC i układami niskiego napięcia stałego (24 V DC).

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich obwodach. Aparat mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przewody podłącza się do zacisków sprężynowych zgodnie z zaleceniami producenta – nie wymagają one narzędzi, a jedynie wciśnięcia odpowiednim wkrętakiem do zwolnienia sprężyny. Przekrój przewodów należy dobrać do prądu obciążenia (max. 9 A). Moment dokręcania (jeśli dotyczy innych zacisków) – patrz dokumentacja techniczna.

FAQ

• Czy stycznik jest przystosowany do pracy ciągłej? Tak, stycznik pracuje w kategorii AC-3 przeznaczonej do łączenia silników z rozruchem, ale może również pracować w obwodach o charakterze rezystancyjnym (AC-1) w zakresie prądu znamionowego. Szczegółowe dane dotyczące pracy ciągłej znajdują się w karcie katalogowej.
• Jakie napięcie sterujące ma cewka? Cewka zaprojektowana jest na napięcie stałe 24 V DC. Podanie wyższego napięcia lub napięcia zmiennego może uszkodzić aparat.
• Czy do podłączenia przewodów potrzebne są specjalne narzędzia? Nie, przyłącze sprężynowe umożliwia szybkie podłączenie przewodów bez użycia narzędzi – wystarczy wcisnąć dźwignię sprężyny (np. wkrętakiem płaskim) i włożyć odizolowany przewód. Po zwolnieniu sprężyna zaciska przewód samoczynnie.
