Stycznik AC-3, 9 A/4 kW/400V, 3-biegunowy, DC 24V, 2NO+2NC, przyłącze śrubowe | 3RT2023-1BB44 Siemens

Alternatywny kod produktu: 3RT20231BB44

Opis i Kluczowe Cechy

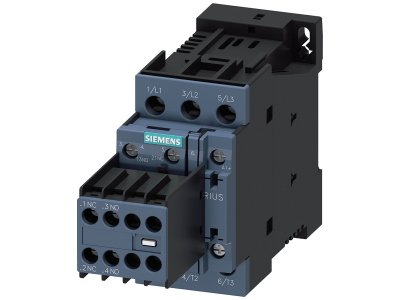

Stycznik mocy Siemens SIRIUS 3RT2 (symbol 3RT2023-1BB44) to 3-biegunowe urządzenie przełączające kategorii AC-3 o prądzie znamionowym 9 A i mocy 4 kW przy 400 V AC. Wyposażony w cewkę DC 24 V oraz zintegrowane styki pomocnicze 2NO+2NC. Przyłącze śrubowe zapewnia pewne i trwałe połączenie przewodów. Wykonanie w wielkości S0 gwarantuje kompaktowe wymiary przy zachowaniu wysokiej niezawodności styku.

• Prąd AC-3 9 A / moc 4 kW (400 V): Bezpieczne przełączanie silników o umiarkowanej mocy – pompy, wentylatory, przenośniki – bez ryzyka przegrzania styków.
• Cewka DC 24 V: Niskonapięciowe sterowanie umożliwiające bezpośrednie podłączenie do sterowników PLC i systemów automatyki, zwiększające bezpieczeństwo personelu.

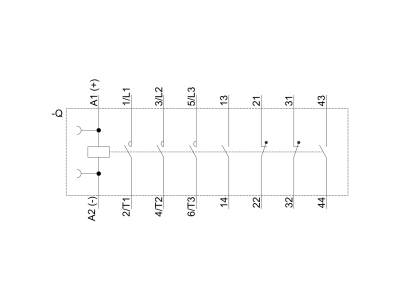

• Styki pomocnicze 2NO + 2NC (rozdzielne): Możliwość sygnalizacji stanu łącznika i realizacji układów blokad bez konieczności stosowania dodatkowych przekaźników.
• Przyłącze śrubowe: Solidne, odporne na wibracje połączenie przewodów – ułatwia szybki i pewny montaż w rozdzielnicy.
• System modułowy SIRIUS: Pełna kompatybilność z szeroką gamą akcesoriów (łączniki pomocnicze, wyzwalacze, moduły funkcyjne), co redukuje nakłady okablowania i skraca czas instalacji.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA. Posiada certyfikację CE i jest przygotowany do współpracy z silnikami o wysokiej sprawności IE3/IE4. Produkt dopuszczony do obrotu na rynkach całego świata.

Zastosowanie

Stycznik Siemens 3RT2023-1BB44 przeznaczony jest do łączenia i rozłączania obwodów silnikowych oraz innych odbiorników indukcyjnych w instalacjach przemysłowych i budynkowych.

• Sterowanie silnikami trójfazowymi (pompy, wentylatory, kompresory, przenośniki) w trybie rozruchu bezpośredniego.
• Impulsowe załączanie i wyłączanie odbiorników w układach automatyki z użyciem sterowników PLC lub przekaźników programowalnych.
• Realizacja obwodów sygnalizacji i blokad dzięki wbudowanym stykom pomocniczym NO/NC.
• Zastosowanie w rozdzielnicach głównych i podrozdzielniach w budynkach komercyjnych oraz halach produkcyjnych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub na płycie montażowej za pomocą śrub. Przekrój przewodów należy dobrać do prądu znamionowego 9 A – zalecany minimalny przekrój 1,5 mm². Moment dokręcania zacisków śrubowych należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy stycznik posiada podświetlenie lub diodę LED sygnalizującą stan? Nie, model 3RT2023-1BB44 nie jest wyposażony w podświetlenie. Do sygnalizacji zalecamy wykorzystanie styków pomocniczych 2NO+2NC lub zewnętrznych lamp sygnalizacyjnych.
• Jaki stopień ochrony (IP) ma to urządzenie? Producent nie podaje konkretnej wartości IP. Stycznik przeznaczony jest do montażu w rozdzielnicy – ochronę zapewnia obudowa (standardowo IP20 dla komponentów wewnątrz rozdzielnicy).
• Czy cewka może być zasilana napięciem przemiennym (AC)? Nie, cewka zaprojektowana jest wyłącznie do zasilania stałym napięciem DC 24 V. Podanie napięcia AC może uszkodzić uzwojenie.
