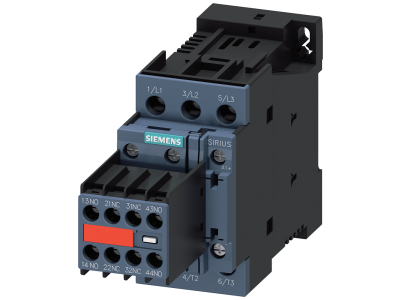

Stycznik AC-3, 4kW, 400V, styki 2NO+2NC, 24VD, 3-biegunowy, wlk. S0, przyłącze śrubowe | 3RT2023-1BB44-3MA0 Siemens

Alternatywny kod produktu: 3RT20231BB443MA0

Opis i Kluczowe Cechy

Stycznik AC-3 o symbolu 3RT2023-1BB44-3MA0 przeznaczony do łączenia i rozłączania obwodów silnikowych. Kategoria użytkowania AC-3 gwarantuje niezawodne przełączanie silników klatkowych o mocy do 4 kW przy napięciu 400 V. Cewka sterująca 24 V DC umożliwia łatwe wysterowanie z typowych źródeł napięcia stałego. Trzybiegunowa konstrukcja oraz wbudowane styki pomocnicze 2NO+2NC zapewniają elastyczność w aplikacjach automatyki. Wielkość S0 i przyłącze śrubowe ułatwiają montaż w rozdzielnicach i szafach sterowniczych.

• Kategoria AC-3, moc 4 kW / 400 V: przeznaczony do bezpośredniego sterowania silnikami klatkowymi o mocy do 4 kW, zapewniając bezpieczne i trwałe przełączanie prądów rozruchowych.
• Cewka sterująca 24 V DC: niskonapięciowe napięcie stałe ułatwia integrację z układami PLC, przekaźnikami i zasilaczami 24V, zwiększa bezpieczeństwo obsługi.
• Styki pomocnicze 2NO+2NC: zabudowane styki pomocnicze eliminują konieczność stosowania dodatkowych modułów, umożliwiają sygnalizację stanu i realizację układów samopodtrzymania.
• Trzybiegunowa konstrukcja (3P): przeznaczony do obwodów trójfazowych, odpowiedni do standardowych sieci 3×400 V AC.
• Przyłącze śrubowe, wielkość S0: solidne zaciski śrubowe zapewniają pewne połączenie przewodów, a kompaktowa obudowa S0 oszczędza miejsce w rozdzielnicy.

Zgodność z Normami

Stycznik spełnia wymagania obowiązujących norm europejskich oraz dyrektyw unijnych, posiada oznaczenie CE. Produkt został zaprojektowany zgodnie z wymaganiami kategorii użytkowania AC-3, co potwierdza jego przydatność do pracy z silnikami indukcyjnymi.

Zastosowanie

Stycznik znajduje zastosowanie przede wszystkim w układach sterowania silnikami elektrycznymi oraz w automatyce przemysłowej i budynkowej. Dzięki wbudowanym stykom pomocniczym może być wykorzystywany w bardziej złożonych obwodach logicznych.

• Bezpośrednie załączanie i wyłączanie trójfazowych silników klatkowych (np. pompy, wentylatory, sprężarki) w kategorii AC-3.
• Sterowanie oświetleniem, grzałkami i innymi odbiornikami rezystancyjnymi w obwodach trójfazowych (kategoria AC-1).
• Współpraca z przekaźnikami, PLC oraz systemami automatyki budynkowej – cewka 24 V DC umożliwia bezpośrednie sterowanie z modułów cyfrowych.
• Budowa układów samopodtrzymania, sygnalizacji stanu oraz blokad za pomocą wbudowanych styków 2NO+2NC.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania oraz cewki sterującej. Stycznik przeznaczony jest do montażu na szynie DIN TH35, w rozdzielnicach i szafach sterowniczych. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu roboczego oraz temperatury otoczenia. Nie przekraczaj wartości znamionowych podanych w karcie katalogowej.

FAQ

• Jakie jest napięcie sterujące stycznika? Cewka stycznika jest przystosowana do napięcia stałego 24 V DC (24VD).
• Ile styków pomocniczych posiada ten model? Stycznik wyposażony jest w cztery styki pomocnicze: dwa normalnie otwarte (NO) i dwa normalnie zamknięte (NC).
• Czy stycznik można montować na standardowej szynie DIN? Tak, stycznik w wielkości S0 jest przystosowany do montażu na szynie TH35 (35 mm) w rozdzielnicach i szafach sterowniczych.
