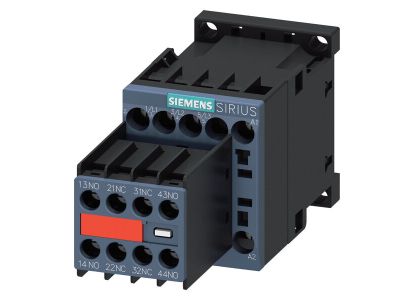

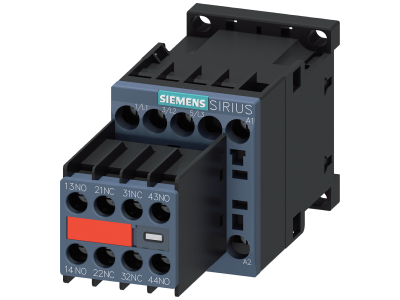

Stycznik AC-3e, 9 A/4 kW/400V, 3-biegunowy, AC 230V, 50/60Hz, 2NO+2NC, przyłącze śrubowe | 3RT2016-1AP04-3MA0 Siemens

Alternatywny kod produktu: 3RT20161AP043MA0

Opis i Kluczowe Cechy

Stycznik Siemens SIRIUS 3RT2016 to trójbiegunowy łącznik kategorii AC-3e przeznaczony do sterowania silnikami i innymi odbiornikami indukcyjnymi. Prąd znamionowy 9 A (przy 400 V AC) i moc 4 kW zapewniają bezpieczną pracę w obwodach silnikowych o typowym obciążeniu. Wyposażony w dwa styki zwierne (NO) i dwa rozwierne (NC) dla układów sterowania, sygnalizacji i blokad. Przyłącze śrubowe gwarantuje pewne i trwałe połączenie przewodów. Cewka sterowana napięciem 230 V AC, 50/60 Hz.

• Prąd znamionowy AC-3e: 9 A: Umożliwia niezawodne załączanie silników o mocy do 4 kW przy 400 V AC, zapewniając trwałość styków przy częstych cyklach pracy.

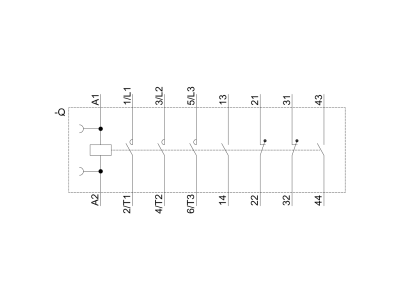

• Trzy bieguny główne + styki pomocnicze 2NO+2NC: Kompletne rozwiązanie – główne styki łączą obwód mocy, a wbudowane styki pomocnicze realizują funkcje sterownicze bez konieczności stosowania dodatkowych modułów.
• Cewka AC 230 V, 50/60 Hz: Uniwersalne napięcie sterowania popularne w instalacjach przemysłowych, umożliwiające bezpośrednie podłączenie do typowych obwodów sterowniczych.
• Przyłącze śrubowe: Pewne i powtarzalne połączenie przewodów – szybki montaż i wysoka odporność na wibracje, zgodne z wymaganiami instalacji przemysłowych.
• Kategoria użytkowania AC-3e: Specjalnie zaprojektowany do łączenia silników klatkowych (rozruch, wyłączanie pod obciążeniem) – gwarantuje długą żywotność łączeniową.

Zgodność z Normami

Stycznik Siemens 3RT2016 spełnia wymagania odpowiednich norm europejskich i posiada certyfikat CE. Produkt przeznaczony do stosowania w instalacjach zgodnych z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej. Montaż i użytkowanie zgodnie z instrukcją producenta oraz przepisami krajowymi.

Zastosowanie

Stycznik AC-3e 3RT2016 znajduje zastosowanie w układach sterowania silnikami oraz obwodach pomocniczych w maszynach i rozdzielnicach. Dzięki wbudowanym stykom pomocniczym idealnie nadaje się do budowy układów blokad, sygnalizacji i samopodtrzymania.

• Bezpośrednie załączanie i wyłączanie trójfazowych silników asynchronicznych klatkowych (kategoria AC-3e) w maszynach, pompach, wentylatorach i przenośnikach.
• Sterowanie odbiornikami indukcyjnymi o mocy do 4 kW przy napięciu 400 V AC.
• Realizacja układów samopodtrzymania, blokad krzyżowych oraz sygnalizacji stanu pracy dzięki stykom pomocniczym 2NO+2NC.
• Współpraca z przekaźnikami termicznymi i innymi aparatami modułowymi w szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przewody należy przykręcać z momentem dokręcania zgodnym z dokumentacją techniczną producenta. Przekrój przewodów powinien być dobrany do prądu znamionowego obwodu oraz warunków środowiskowych. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak zwarcia.

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik LED? Stycznik 3RT2016 nie jest wyposażony w podświetlenie. Stan załączenia można kontrolować przez styki pomocnicze podłączone do lampki sygnalizacyjnej lub wejścia PLC.
• Jaki stopień ochrony ma ten stycznik? Producent nie podaje stopnia ochrony w danych technicznych. W typowych zastosowaniach w rozdzielnicy wewnętrznej aparatura ma stopień IP20, jednak należy zawsze stosować osłony zgodnie z dokumentacją.
• Co oznacza kategoria AC-3e i czym różni się od AC-3? AC-3e to norma stosowana przez firmę Siemens dla styczników o zwiększonej trwałości łączeniowej przy rozruchu silników klatkowych. Parametry prądowe i mocowe są podane dla tej kategorii – 9 A i 4 kW przy 400 V AC.
