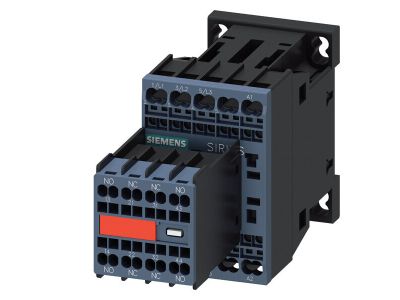

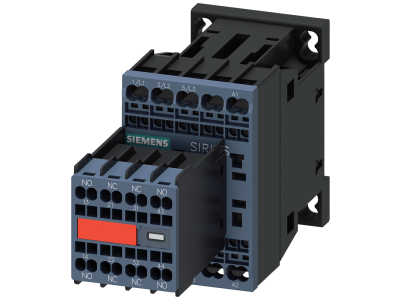

Stycznik AC-3, 4kW, 400V, styki 2NO+2NC, 230VAC, 50/60Hz, 3-biegunowy, wlk.S00, przyłącze sprężynowe | 3RT2016-2AP04-3MA0 Siemens

Alternatywny kod produktu: 3RT20162AP043MA0

Opis i Kluczowe Cechy

Stycznik AC-3 3RT2016-2AP04-3MA0 przeznaczony jest do łączenia i rozłączania obwodów silnikowych o mocy do 4 kW przy napięciu 400 V. Trzybiegunowy aparat w wielkości S00 wyposażono w zintegrowane styki pomocnicze 2NO+2NC, co rozszerza funkcjonalność bez konieczności stosowania dodatkowych modułów. Cewka przystosowana do napięcia 230 VAC (50/60 Hz) umożliwia sterowanie bezpośrednio z typowych obwodów sterowniczych. Przyłącze sprężynowe skraca czas montażu i eliminuje ryzyko poluzowania przewodów wskutek wibracji.

• Kategoria AC-3, moc 4 kW / 400 V: gwarantuje niezawodne przełączanie silników asynchronicznych w warunkach rozruchu i pracy ciągłej, bez przegrzewania styków głównych.
• Styki pomocnicze 2NO+2NC: umożliwiają sygnalizację stanu załączenia, realizację blokad elektrycznych oraz przesyłanie sygnałów do układów sterowania (PLC, styczniki pomocnicze).
• Cewka 230 VAC 50/60 Hz: prosta integracja z obwodami zasilania pomocniczego – wymaga jedynie typowego napięcia sieciowego bez dodatkowych zasilaczy.
• Przyłącze sprężynowe: zapewnia szybki, beznarzędziowy montaż przewodów o przekroju do 2,5 mm² (sztywnych) oraz wysoką odporność na drgania – idealne w transporcie i przemyśle.
• Wielkość S00: kompaktowa obudowa (szer. 45 mm) pozwala na oszczędność miejsca w rozdzielnicy przy jednoczesnym zachowaniu parametrów dla silników do 4 kW.

Zgodność z Normami

Stycznik zaprojektowany zgodnie z wymaganiami dyrektyw Unii Europejskiej, posiada oznakowanie CE. Zaciski są oznaczone zgodnie z normami EN, co ułatwia identyfikację i podłączenie. Producent deklaruje zgodność z odpowiednimi normami bezpieczeństwa dla aparatury łączeniowej niskiego napięcia.

Zastosowanie

Dzięki zintegrowanym stykom pomocniczym i pracy w kategorii AC-3, stycznik sprawdza się zarówno w głównych obwodach silnikowych, jak i w układach sterowania. Zalecany do następujących scenariuszy:

• Sterowanie trójfazowymi silnikami asynchronicznymi w maszynach przemysłowych (pompy, wentylatory, kompresory) do 4 kW przy 400 V.
• Impulsowe załączanie i wyłączanie odbiorników w systemach automatyki budynkowej (sterowanie oświetleniem, napędami rolet, bram).
• Realizacja blokad elektrycznych – styki NC wykorzystane do wzajemnego wykluczania pracy dwóch silników.
• Sygnalizacja stanu w szafach sterowniczych – styki NO podłączone do diod LED lub wejść PLC informują o załączeniu stycznika.

Wskazówki Montażowe

Montaż może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Stycznik mocuje się na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że jest ono wyłączone we wszystkich obwodach. Przyłącze sprężynowe przeznaczone dla przewodów sztywnych – użyj odpowiedniego wkrętaka do dociśnięcia zacisku. Moment dokręcania (dotyczy opcjonalnych zacisków śrubowych) oraz maksymalny przekrój przewodów znajdziesz w dokumentacji producenta. Dobierz przewody do spodziewanego prądu obciążenia – dla silnika 4 kW zaleca się przekrój co najmniej 1,5 mm² (w zależności od długości i warunków chłodzenia).

FAQ

• Czy ten stycznik posiada podświetlenie LED na cewce? W danych katalogowych nie ma informacji o podświetleniu – moduł nie jest wyposażony w diodę sygnalizacyjną. Stan załączenia można monitorować poprzez styki pomocnicze.
• Jaki jest stopień ochrony obudowy? Produkt przeznaczony jest do montażu w rozdzielnicy lub szafie sterowniczej – standardowo osiąga IP20 (ochrona przed dotykiem palcem). Konkretne dane IP należy sprawdzić w pełnej karcie katalogowej.
• W jakiej kategorii pracy pracuje stycznik? Kategoria AC-3 – przeznaczony do rozruchu i zatrzymania silników asynchronicznych klatkowych (manewrowanie podczas normalnej eksploatacji). Nie jest zalecany do częstego łączenia obciążeń rezystancyjnych ani silników pierścieniowych (AC-4).
