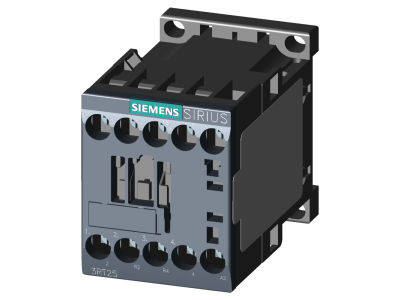

Stycznik 2NO+2NC, AC-3, 4kW AC24V 50Hz 4-bieg. 2NO+2NC | 3RT2516-1AB00 Siemens

Alternatywny kod produktu: 3RT25161AB00

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT2516-1AB00 to czterobiegunowy aparat łączeniowy z konfiguracją styków 2NO+2NC, przeznaczony do kategorii użytkowania AC-3. Cewka sterująca zaprojektowana na napięcie 24 V AC (50 Hz) umożliwia bezpieczne i energooszczędne sterowanie, a moc silnika do 4 kW w układach trójfazowych gwarantuje niezawodną pracę w aplikacjach przemysłowych. Dzięki zwartej konstrukcji i systemowi zacisków zgodnemu z normami, montaż oraz okablowanie są szybkie i intuicyjne.

• Konfiguracja styków 2NO+2NC: elastyczność w budowie układów przełączających – dwa zestawy zwierne do załączania odbiorników, dwa rozwierne do realizacji blokad i sygnalizacji stanu.
• Kategoria AC-3, moc 4 kW: dedykowany do bezpośredniego sterowania trójfazowymi silnikami indukcyjnymi o mocy do 4 kW (przy napięciu 400 V) bez ryzyka przeciążenia styków podczas rozruchu.
• Cewka AC 24 V 50 Hz: niskonapięciowe sterowanie zwiększające bezpieczeństwo obsługi; kompatybilne z typowymi systemami automatyki i sterownikami PLC.
• Budowa czterobiegunowa (4-bieg.): cztery niezależne biegi umożliwiają przełączanie wielu obwodów w jednym urządzeniu, oszczędzając miejsce w rozdzielnicy.
• System połączeń oszczędzający czas: oznaczone zaciski i kompatybilność z akcesoriami SIRIUS (szyny, mostki) redukują czas montażu i ryzyko błędów okablowania.

Zgodność z Normami

Stycznik 3RT2516-1AB00 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Konstrukcja i oznakowanie zacisków spełniają wymagania standardów branżowych, co gwarantuje bezpieczną i niezawodną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

Stycznik Siemens SIRIUS 3RT2516-1AB00 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie i odłączanie obwodów silnikowych lub pomocniczych. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów.

• Sterowanie trójfazowymi silnikami asynchronicznymi w kategorii AC-3 – pompy, wentylatory, sprężarki, przenośniki.
• Budowa układów przełączających z blokadami elektrycznymi – wykorzystanie styków NC do zabezpieczeń i sygnalizacji stanu.
• Realizacja obwodów pomocniczych i sygnalizacyjnych w szafach sterowniczych.
• Integracja z systemami automatyki budynkowej i przemysłowej przy niskonapięciowym sterowaniu 24 V AC.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania oraz sterujące. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Dokręcaj zaciski momentem zgodnym z dokumentacją techniczną producenta. Przekrój przewodów dobierz do obciążenia zgodnie z normami (dla AC-3 4 kW zalecany min. 1,5 mm²). Nie przekraczaj parametrów znamionowych urządzenia.

FAQ

• Czy stycznik ma wbudowane podświetlenie/LED? Nie, urządzenie nie jest wyposażone w podświetlenie. Do sygnalizacji stanu zaleca się stosowanie zewnętrznych lampek lub modułów pomocniczych.
• Jaki stopień ochrony ma stycznik? Producent nie podaje konkretnego stopnia IP dla tego modelu. Aparat montowany w rozdzielnicy osiąga typowy dla tej klasy sprzętu stopień ochrony obudowy (np. IP20 dla zacisków). Dokładne dane znajdują się w karcie katalogowej.
• Czy stycznik może pracować w kategorii AC-1? Dane katalogowe określają kategorię AC-3. Do pracy w obwodach rezystancyjnych (AC-1) należy sprawdzić dopuszczalny prąd znamionowy w dokumentacji technicznej. Nie zaleca się stosowania poza podanymi kategoriami.
