Stycznik 2NO+2NC, AC-3, 4kW AC230V 50Hz 4-bieg. 2NO+2NC | 3RT2516-1AP00 Siemens

Alternatywny kod produktu: 3RT25161AP00

Opis i Kluczowe Cechy

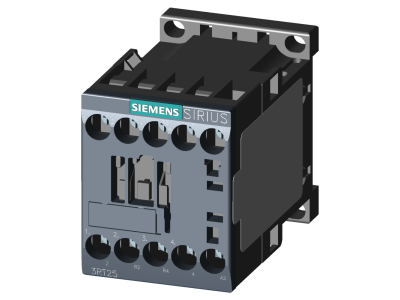

Stycznik Siemens SIRIUS 3RT2516-1AP00 to kompaktowe urządzenie przeznaczone do przełączania biegunów silników dźwignicowych lub dwóch oddzielnych odbiorników. Posiada konfigurację styków 2NO+2NC, dedykowany do kategorii AC-3, zapewnia moc łączną 4 kW przy napięciu AC 230 V i częstotliwości 50 Hz. Jest elementem modułowego systemu SIRIUS, który umożliwia elastyczne łączenie z innymi akcesoriami.

• Konfiguracja styków 2NO+2NC: Umożliwia przełączanie dwóch obwodów lub zmianę biegunów silnika bez konieczności stosowania dodatkowych styczników, co oszczędza miejsce w rozdzielnicy.
• Kategoria pracy AC-3: Optymalnie dostosowany do załączania i wyłączania silników klatkowych przy pełnym obciążeniu – gwarantuje trwałość i niezawodność w aplikacjach dźwignicowych.
• Moc 4 kW przy 230 V AC 50 Hz: Wystarczająca do sterowania silnikami o średniej mocy w układach przełączania biegunów, bez ryzyka przeciążenia styków.
• Modułowy system SIRIUS: Kompaktowa budowa i możliwość łączenia z łącznikami pomocniczymi, wyzwalaczami oraz komunikacją AS‑Interface lub IO‑Link – upraszcza projektowanie i rozbudowę instalacji.
• Przednie przyłącza: Ułatwiają okablowanie i skracają czas montażu, zapewniając czytelne prowadzenie przewodów w szafie sterowniczej.

Zgodność z Normami

Stycznik posiada certyfikację CE oraz dopuszczenia zgodne z międzynarodowymi normami IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i możliwość stosowania w instalacjach przemysłowych na całym świecie.

Zastosowanie

Stycznik 3RT2516-1AP00 znajduje zastosowanie w układach automatyki przemysłowej, szczególnie w dźwignicach, suwnicach oraz innych maszynach wymagających przełączania biegunów silników dla zmiany kierunku lub prędkości obrotowej.

• Przełączanie biegunów silników dźwignicowych (układy gwiazda‑trójkąt, Dahlander).
• Załączanie i wyłączanie dwóch niezależnych odbiorników (silników, grzałek, agregatów).
• Sterowanie silnikami w układach rozruchu i hamowania w aplikacjach przemysłowych.
• Współpraca z systemami automatyki (PLC, AS‑Interface, IO‑Link) jako element wykonawczy.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Przed dokręceniem przewodów należy zapoznać się z dokumentacją producenta w zakresie momentu dokręcania oraz doboru przekroju przewodów odpowiedniego dla prądu obciążenia. Należy zweryfikować zgodność parametrów sieci (napięcie, częstotliwość) z danymi katalogowymi stycznika.

FAQ

• Czy stycznik 3RT2516-1AP00 ma podświetlenie? Nie, stycznik nie posiada podświetlenia. Do sygnalizacji stanu zaleca się zastosowanie opcjonalnych łączników pomocniczych z rodziny SIRIUS.
• Jaki jest stopień ochrony IP tego stycznika? W karcie katalogowej nie podano konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicach posiada ochronę IP20. Zalecamy sprawdzenie szczegółów w dokumentacji producenta.
• Czy stycznik można stosować do przełączania dwóch odbiorników jednocześnie? Tak, konfiguracja styków 2NO+2NC umożliwia załączanie dwóch niezależnych odbiorników lub przełączanie biegunów silnika w zależności od potrzeb.
