Stycznik AC-3e, 9 A/4 kW/400V, 3-biegunowy, DC 24V, 1NO, przyłącze śrubowe | 3RT2016-1FB41 Siemens

Alternatywny kod produktu: 3RT20161FB41

Opis i Kluczowe Cechy

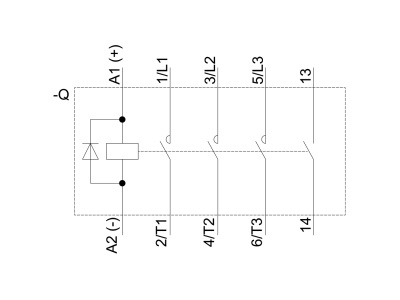

Stycznik AC-3e o symbolu 3RT2016-1FB41 to trójbiegunowy aparat łączeniowy przystosowany do sterowania silnikami trójfazowymi. Prąd znamionowy 9 A w kategorii AC-3e umożliwia bezpieczne łączenie odbiorników o mocy do 4 kW przy napięciu 400 V. Cewka sterująca na napięcie stałe 24 V pozwala na współpracę z nowoczesnymi układami automatyki. Wyposażony w jeden styk pomocniczy NO oraz przyłącze śrubowe zapewniające pewne i trwałe połączenie przewodów.

• Prąd znamionowy 9 A (AC-3e): Gwarantuje pewne łączenie silników klatkowych o mocy do 4 kW przy 400 V, bez ryzyka przegrzania styków w czasie rozruchu i pracy.
• Cewka DC 24 V: Umożliwia bezpośrednie sterowanie z układów PLC, sterowników niskonapięciowych lub przekaźników, eliminując konieczność stosowania dodatkowych zasilaczy.
• Styk pomocniczy 1NO: Służy do sygnalizacji stanu załączenia stycznika, realizacji blokad elektrycznych lub przesyłania informacji zwrotnej do układu sterowania.
• Przyłącze śrubowe: Zapewnia pewne i powtarzalne połączenie przewodów, łatwe w montażu i kontroli – idealne w instalacjach o podwyższonych wymaganiach mechanicznych.
• Trzy bieguny główne: Przeznaczone do załączania i wyłączania trzech faz silników trójfazowych, transformatorów, grzałek oraz innych odbiorników trójfazowych.

Zgodność z Normami

Stycznik 3RT2016-1FB41 został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm dla aparatury łączeniowej niskiego napięcia. Posiada oznaczenie CE i jest przeznaczony do montażu w instalacjach spełniających obowiązujące przepisy bezpieczeństwa.

Zastosowanie

Stycznik znajduje zastosowanie w profesjonalnych układach sterowania i automatyki budynkowej oraz przemysłowej.

• Sterowanie silnikami trójfazowymi (wentylatory, pompy, sprężarki, napędy przenośników) w układach bezpośrednich.
• Łączenie obciążeń rezystancyjnych i indukcyjnych w szafach sterowniczych i rozdzielnicach.
• Realizacja blokad krzyżowych i sygnalizacji stanu załączenia w układach z wieloma stycznikami.
• Współpraca z przekaźnikami czasowymi, czujnikami i PLC w automatyce budynkowej (np. sterowanie oświetleniem, roletami, klimatyzacją).

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz obwód przed przypadkowym załączeniem. Urządzenie montuj na szynie nośnej TH35 (DIN). Dokręcaj zaciski śrubowe momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego i kategorii użytkowania, uwzględniając warunki chłodzenia w rozdzielnicy.

FAQ

• Jakie jest napięcie cewki sterującej? Stycznik wyposażono w cewkę na napięcie stałe 24 V DC. Nie jest przeznaczony do zasilania napięciem przemiennym.
• Do jakich silników mogę użyć tego stycznika? Przy napięciu 400 V prąd znamionowy 9 A w kategorii AC-3e pozwala na sterowanie silnikami o mocy do 4 kW. W przypadku innych napięć należy przeliczyć prąd znamionowy silnika.
• Czy styk pomocniczy 1NO jest zwierny czy rozwierny? Jest to styk normalnie otwarty (NO) – zwiera się po załączeniu stycznika, a rozwiera po zaniku napięcia na cewce.
