Stycznik AC-3, 9 A/4 kW/400V, 3-biegunowy, AC 24V, 50/60Hz, 1NO, przyłącze sprężynowe | 3RT2016-2AB01 Siemens

Alternatywny kod produktu: 3RT20162AB01

Opis i Kluczowe Cechy

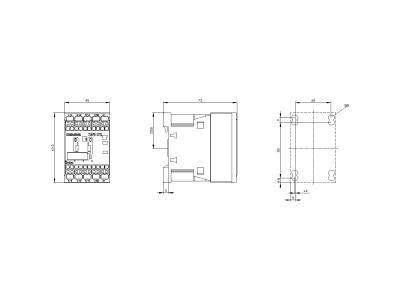

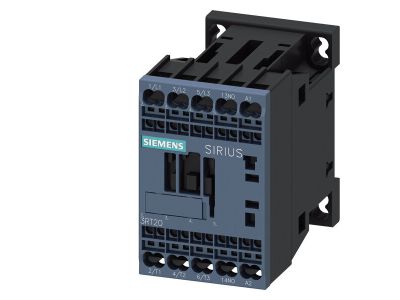

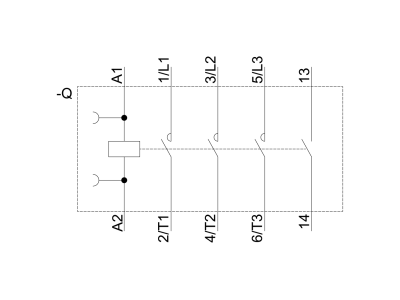

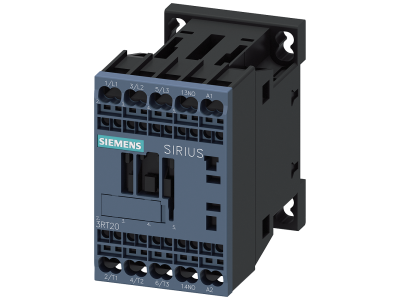

Stycznik AC-3 Siemens SIRIUS 3RT2016-2AB01 to 3-biegunowy aparat łączeniowy przeznaczony do sterowania silnikami oraz innymi odbiornikami w obwodach prądu przemiennego. Dzięki kategorii AC-3 zapewnia niezawodne załączanie i wyłączanie silników asynchronicznych przy prądzie 9 A i mocy 4 kW przy 400 V. Wyposażony w jeden styk pomocniczy normalnie otwarty (1NO) oraz przyłącze sprężynowe, które skraca czas montażu i eliminuje potrzebę dokręcania zacisków. Cewka sterująca przystosowana do napięcia AC 24 V, 50/60 Hz.

• Kategoria AC-3, prąd 9 A / moc 4 kW przy 400 V: dedykowany do bezpośredniego załączania i wyłączania silników pierścieniowych oraz klatkowych w warunkach rozruchu i pracy, z dużą odpornością na przeciążenia.
• 3 bieguny główne + 1 styk pomocniczy NO: umożliwia sterowanie trójfazowym odbiornikiem oraz sygnalizację stanu łączenia w układzie sterowania.
• Napięcie cewki AC 24 V, 50/60 Hz: bezpieczne napięcie sterujące – eliminuje ryzyko porażenia w wrażliwych instalacjach i pozwala na współpracę z przekaźnikami niskonapięciowymi.
• Przyłącze sprężynowe (Push‑in): szybki i pewny montaż przewodów bez użycia narzędzi, zmniejsza czas instalacji oraz ryzyko poluzowania zacisku podczas drgań.
• Kompaktowa konstrukcja SIRIUS: oszczędność miejsca w szafie sterowniczej, łatwe łączenie z elementami pomocniczymi serii 3RT2.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych norm dotyczących łączników elektromagnetycznych dla kategorii użytkowania AC-3. Posiada oznaczenia zacisków zgodne z normą DIN oraz certyfikat CE. Produkt został zaprojektowany i wyprodukowany zgodnie z procedurami jakości Siemens, gwarantującymi niezawodność w warunkach przemysłowych.

Zastosowanie

Stycznik 3RT2016-2AB01 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne łączenie obciążeń indukcyjnych oraz sygnalizacja stanu pracy w układach automatyki.

• Bezpośrednie sterowanie trójfazowymi silnikami asynchronicznymi (pompy, wentylatory, sprężarki, obrabiarki) w kategorii AC-3.
• Łączenie obwodów odbiorników rezystancyjnych i małoindukcyjnych (grzałki, oświetlenie przemysłowe) w kategorii AC-1.
• Współpraca z przekaźnikami programowalnymi (PLC) oraz przyciskami sterowniczymi w układach automatyki budynkowej i maszyn.
• Realizacja blokad i sygnalizacji stanu pracy za pomocą wbudowanego styku pomocniczego NO.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego oraz sterującego. Urządzenie przeznaczone jest do mocowania na szynie DIN TH35 (w standardowym rozdzielnicowym lub szafie sterowniczej). Przyłącze sprężynowe umożliwia szybkie podłączenie przewodów o przekroju dobranym do prądu 9 A – dla bezpieczeństwa należy stosować przewody miedziane o odpowiedniej wytrzymałości. Wszelkie prace serwisowe wykonuj zgodnie z dokumentacją producenta, z zachowaniem momentów dokręcania – w przypadku przyłączy sprężynowych kontrola siły docisku nie jest wymagana. Przed pierwszym uruchomieniem sprawdź poprawność połączeń oraz ustawienia termicznego zabezpieczenia silnika (jeśli stosowane).

FAQ

• Czy stycznik posiada wbudowany styk pomocniczy? Tak, stycznik 3RT2016-2AB01 wyposażony jest w jeden styk pomocniczy normalnie otwarty (1NO) do sygnalizacji stanu łączenia lub realizacji blokad.
• Jakie napięcie sterujące jest wymagane? Cewka stycznika przystosowana jest do napięcia AC 24 V, 50/60 Hz. Należy pamiętać, że podanie napięcia innego niż znamionowe może spowodować uszkodzenie lub nieprawidłową pracę.
• Czy przyłącze sprężynowe umożliwia wielokrotne podłączanie i odłączanie przewodów? Tak, technologia Push‑in pozwala na wielokrotne używanie – wystarczy wcisnąć przewód bez zdejmowania izolacji (dla odpowiedniego przekroju). W przypadku zmiany konfiguracji można odłączyć przewód za pomocą narzędzia (śrubokrętem w otwór zwalniający).
