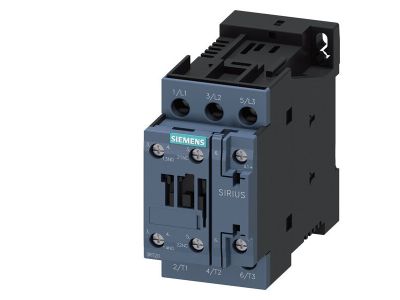

Stycznik AC-3, 4kW, 400V, styki 1NO+1NC, 24VDC, 3-biegunowy , wlk. S0 | 3RT2023-1KB40 Siemens

Alternatywny kod produktu: 3RT20231KB40

Opis i Kluczowe Cechy

Stycznik mocy AC-3 Siemens 3RT2023-1KB40 przeznaczony do łączenia trójfazowych obwodów silnikowych o mocy do 4 kW przy napięciu 400 V. Wyposażony w cewkę sterującą 24 V DC oraz zabudowane styki pomocnicze 1NO+1NC, co umożliwia realizację dodatkowych funkcji sygnalizacji lub blokad bez potrzeby stosowania modułów rozszerzających. Kompaktowa obudowa w wielkości S0 ułatwia montaż w rozdzielnicach i szafach sterowniczych.

• Moc łączeniowa 4 kW (AC-3, 400 V): bezpośrednie przełączanie asynchronicznych silników trójfazowych o typowym obciążeniu, z zachowaniem bezpiecznej pracy styków głównych.
• Napięcie cewki 24 V DC: kompatybilne z niskonapięciowymi systemami sterowania, PLC i zasilaczami buforowymi – upraszcza projektowanie układów automatyki.
• Styki pomocnicze 1NO+1NC: zintegrowane styki rozwierne i zwierne umożliwiają realizację obwodów sygnalizacji stanu, blokad elektrycznych lub sprzężeń bez dodatkowych akcesoriów.
• 3 bieguny główne: przeznaczone do trójfazowych obwodów siłowych, zapewniają jednoczesne przełączanie wszystkich faz.
• Wielkość S0 (kompaktowa obudowa): oszczędność miejsca w rozdzielnicy, łatwy montaż na szynie TH35 lub płycie montażowej.

Zgodność z Normami

Stycznik spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Zastosowane materiały i konstrukcja zapewniają bezpieczną pracę w standardowych warunkach przemysłowych. Producent gwarantuje zgodność z oznaczeniami zacisków oraz systemem połączeń ułatwiającym okablowanie.

Zastosowanie

Stycznik AC-3 Siemens 3RT2023-1KB40 znajduje zastosowanie w układach sterowania i automatyki budynkowej, gdzie wymagane jest niezawodne łączenie obwodów silnikowych średniej mocy. Dzięki wbudowanym stykom pomocniczym może pełnić także funkcje pomocnicze w bardziej złożonych systemach.

• Sterowanie trójfazowymi silnikami asynchronicznymi w maszynach, wentylatorach, pompach i sprężarkach.
• Realizacja obwodów sygnalizacji stanu załącz/wyłącz w szafach sterowniczych.
• Wykorzystanie styków pomocniczych do blokad elektrycznych lub sprzężenia zwrotnego dla PLC.
• Montaż w rozdzielnicach przemysłowych i instalacjach automatyki budynkowej.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie we wszystkich obwodach. Stycznik należy mocować na szynie TH35 lub bezpośrednio na płycie montażowej zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobierz do prądu obciążenia (wg normy PN-IEC). Moment dokręcania śrub zacisków stosuj według danych podanych na obudowie lub w instrukcji – nie przekraczaj zalecanych wartości, aby uniknąć uszkodzenia styków.

FAQ

• Jakie napięcie cewki ma ten stycznik? Cewka przystosowana jest do napięcia stałego 24 V DC. Użycie innego napięcia może spowodować nieprawidłowe działanie lub uszkodzenie.
• Czy stycznik posiada fabrycznie wbudowane styki pomocnicze? Tak, w standardzie zawiera jeden styk zwierny (NO) i jeden rozwierny (NC), co pozwala na sygnalizację stanu lub realizację prostych blokad bez dodatkowych modułów.
• Do jakiej mocy silnika mogę zastosować ten stycznik? Przy kategorii użytkowej AC-3 i napięciu 400 V maksymalna moc silnika wynosi 4 kW. Dla niższych napięć lub innych kategorii pracy konieczna jest konsultacja z producentem.
