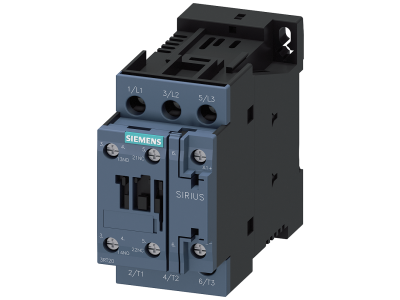

Stycznik AC-3e, 9 A/4 kW/400V, 3-biegunowy, DC 24V, 1NO+1NC, przyłącze śrubowe | 3RT2023-1BB40 Siemens

Alternatywny kod produktu: 3RT20231BB40

Opis i Kluczowe Cechy

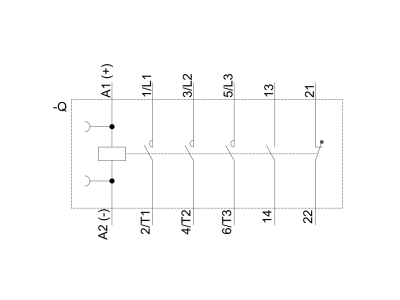

Stycznik AC-3e o symbolu 3RT2023-1BB40 to kompaktowy 3-biegunowy aparat łączeniowy przystosowany do pracy w kategorii użytkowania AC-3e. Zaprojektowany do sterowania silnikami o mocy do 4 kW przy napięciu 400 V AC, wyposażony w cewkę sterującą DC 24 V oraz jeden zestyk pomocniczy NO i jeden NC. Przyłącze śrubowe zapewnia pewne i łatwe okablowanie w instalacjach przemysłowych i budynkowych.

• Prąd znamionowy AC-3e 9 A: Gwarantuje bezpieczną pracę w obwodach silnikowych o znacznym obciążeniu, minimalizując ryzyko przegrzania styków podczas rozruchu i pracy ciągłej.
• Moc łączeniowa do 4 kW przy 400 V: Pozwala bezpośrednio sterować trójfazowymi silnikami indukcyjnymi w typowych zastosowaniach przemysłowych i HVAC.
• Cewka DC 24 V: Umożliwia bezpośrednie sterowanie z układów automatyki PLC, przekaźników lub paneli operatorskich zasilanych napięciem stałym.
• Zestyk pomocniczy 1NO+1NC: Zapewnia sygnalizację stanu załączenia oraz realizację blokad elektrycznych bez konieczności stosowania dodatkowych styczników pomocniczych.
• Przyłącze śrubowe: Ułatwia szybki i pewny montaż przewodów o odpowiednim przekroju, bez ryzyka poluzowania połączeń w trakcie eksploatacji.

Zgodność z Normami

Stycznik 3RT2023-1BB40 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznakowanie CE. Zaciski są oznaczone zgodnie z wymaganiami norm, co zapewnia jednoznaczną identyfikację podczas montażu i serwisu. Produkt spełnia rygorystyczne wymagania dotyczące bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik AC-3e z cewką DC 24 V oraz stykami pomocniczymi 1NO+1NC znajduje szerokie zastosowanie w układach automatyki przemysłowej i sterowania silnikami. Jest dedykowany do pracy w rozdzielnicach i szafach sterowniczych.

• Bezpośrednie załączanie i wyłączanie trójfazowych silników asynchronicznych o mocy do 4 kW (kategoria AC-3e).
• Realizacja obwodów sterowania i sygnalizacji w maszynach oraz liniach produkcyjnych.
• Współpraca z przekaźnikami, stycznikami pomocniczymi oraz układami PLC w rozproszonych systemach automatyki.
• Zastosowania w automatyce budynkowej – sterowanie wentylatorami, pompami, sprężarkami.

Wskazówki Montażowe

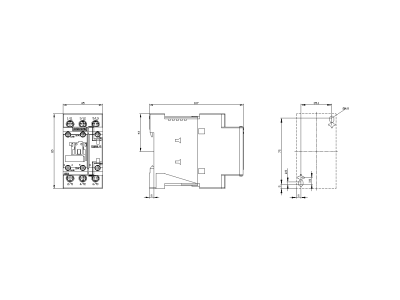

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Moment dokręcania śrub przyłączeniowych należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów musi być dobrany do prądu znamionowego 9 A oraz warunków zabudowy. Przed rozpoczęciem prac należy upewnić się, że obwód jest odłączony od źródła zasilania.

FAQ

• Czy stycznik 3RT2023-1BB40 posiada podświetlenie? Stycznik nie jest wyposażony w podświetlenie. Sygnalizację stanu można zrealizować za pomocą zestyku pomocniczego 1NO+1NC podłączonego do diody LED lub przekaźnika.
• Jaki stopień ochrony ma ten stycznik? Typowy stopień ochrony dla aparatury modułowej montowanej wewnątrz rozdzielnicy to IP20. Produkt nie posiada deklarowanego wyższego stopnia ochrony – należy instalować go w suchym pomieszczeniu.
• W jakim trybie pracy działa styk główny – AC czy DC? Styki główne są przystosowane do kategorii użytkowania AC-3e (prąd przemienny, załączanie silników). Zestyki pomocnicze mogą pracować zarówno w obwodach AC, jak i DC, w zależności od napięcia i prądu – szczegóły w dokumentacji producenta.
