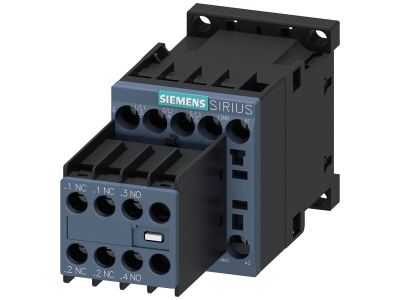

Stycznik AC-3, 9 A/4 kW/400V, 3-biegunowy, DC 24V, 2NO+2NC, przyłącze śrubowe | 3RT2016-1BB44 Siemens

Alternatywny kod produktu: 3RT20161BB44

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT2016-1BB44 przeznaczony do przełączania silników w kategorii pracy AC-3. Urządzenie o prądzie znamionowym 9 A i mocy załączanej 4 kW przy 400 V AC zapewnia bezpieczną pracę w obwodach silnikowych o średnim obciążeniu. Trzy biegi główne z przyłączem śrubowym gwarantują pewne i trwałe połączenie przewodów. Zintegrowane zestyki pomocnicze 2NO+2NC (wielkość S00) umożliwiają łatwą rozbudowę układów sterowania bez konieczności stosowania dodatkowych modułów. Cewka sterowana napięciem stałym 24 V DC pozwala na bezpośrednią współpracę z układami automatyki i sterownikami PLC.

• Kategoria pracy AC-3 / AC-3e, prąd 9 A: optymalny do przełączania silników klatkowych – wysoka trwałość łączeniowa przy rozruchu i hamowaniu.
• Moc łączna 4 kW przy 400 V AC: wystarczająca do większości kompaktowych napędów w przemyśle i instalacjach budynkowych.
• Cewka DC 24 V: bezpieczne napięcie sterujące, kompatybilne z typowymi zasilaczami i wyjściami PLC.

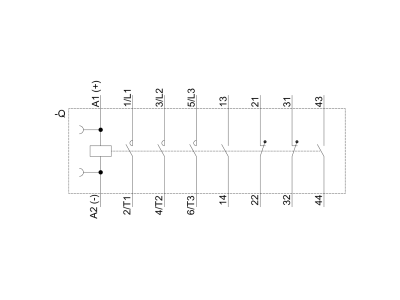

• Zestyki pomocnicze 2NO+2NC (odłączane): elastyczność konfiguracji – możliwość sygnalizacji stanu, blokad krzyżowych lub sterowania dodatkowymi obwodami.
• Przyłącze śrubowe: pewny i powtarzalny montaż przewodów, odporny na wibracje.

Zgodność z Normami

Stycznik posiada dopuszczenia międzynarodowe zgodne z normami IEC oraz UL/CSA. Jest przystosowany do pracy z silnikami o klasie sprawności IE3 i IE4 (IE3/IE4 ready). Urządzenie nosi oznaczenie CE i jest częścią modułowego systemu SIRIUS zapewniającego kompatybilność z szeroką gamą akcesoriów.

Zastosowanie

Stycznik 3RT2016-1BB44 sprawdza się w aplikacjach wymagających niezawodnego załączania i wyłączania silników oraz innych odbiorników indukcyjnych w sieciach prądu przemiennego.

• Sterowanie silnikami klatkowymi w maszynach produkcyjnych, wentylatorach, pompach.
• Impulsowe załączanie styczników w układach rozruchu gwiazda-trójkąt.
• Sygnalizacja i przełączanie obwodów pomocniczych w szafach sterowniczych.
• Automatyka budynkowa – np. sterowanie silnikami rolet, bram, napędów HVAC.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów oraz moment dokręcania śrub zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Połączenia wykonać starannie, unikając poluzowania styków.

FAQ

• Jaka jest kategoria pracy tego stycznika? Kategoria pracy AC-3e/AC-3 – przeznaczony do przełączania silników klatkowych (rozruch, wybieg, hamowanie przeciwprądem).
• Ile zestyków pomocniczych posiada stycznik? W zestawie znajdują się 2 zestyki NO (normalnie otwarte) i 2 zestyki NC (normalnie zamknięte). Zestyki są odłączane, co ułatwia rozbudowę układu.
• Jakie napięcie sterowania ma cewka? Cewka przystosowana jest do napięcia stałego 24 V DC – bezpieczne, niskoenergetyczne sterowanie kompatybilne z PLC i sterownikami automatyki.
