Stycznik 2NO+2NC, AC-3, 4kW AC42V 50Hz 4-bieg. 2NO+2NC | 3RT2516-1AD00 Siemens

Alternatywny kod produktu: 3RT25161AD00

Opis i Kluczowe Cechy

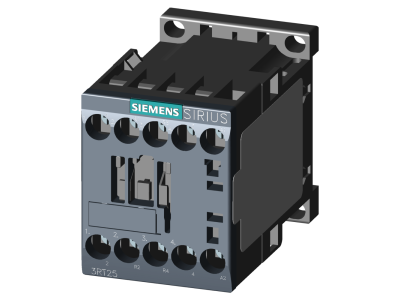

Stycznik mocy Siemens 3RT2516-1AD00 z serii SIRIUS 3RT25 przeznaczony jest do przełączania biegunów silników dźwignicowych lub dwóch oddzielnych odbiorników. Urządzenie posiada 4 bieguny (2NO+2NC) i pracuje w kategorii AC-3 z prądem znamionowym 9 A oraz mocą silnika do 4 kW przy 400 V. Cewka sterująca zasilana jest napięciem AC 42 V (50/60 Hz). Kompaktowa obudowa w rozmiarze S00 oraz przednie przyłącza śrubowe ułatwiają okablowanie i montaż w szafach sterowniczych.

• Prąd 9 A (AC-3): Bezpieczne sterowanie silnikami o mocy do 4 kW przy 400 V bez ryzyka przeciążenia styków.
• Cewka AC 42 V: Kompatybilność z instalacjami o napięciu sterującym 42 V AC, zwiększa bezpieczeństwo w środowiskach wilgotnych lub metalowych.
• 4 bieguny (2NO+2NC): Umożliwia przełączanie dwóch niezależnych odbiorników lub odwracanie kierunku obrotów silnika (rewers) w jednym urządzeniu.
• Przyłącze śrubowe: Trwałe, odporne na wibracje połączenie przewodów – pewny styk nawet w trudnych warunkach przemysłowych.
• System SIRIUS: Modułowa budowa, szeroka gama akcesoriów (łączniki pomocnicze, wyzwalacze) oraz fabrycznie testowane kombinacje – skraca czas projektowania i montażu.

Zgodność z Normami

Stycznik 3RT2516-1AD00 spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, posiada certyfikat CE. Produkt jest dopuszczony do stosowania na całym świecie w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Dzięki czterem biegunom i kategorii AC-3 stycznik znajduje zastosowanie w układach wymagających przełączania dwóch odbiorników lub zmiany kierunku obrotów silnika. Sprawdzi się w następujących scenariuszach:

• Sterowanie silnikami dźwignic, suwnic i wciągników – odwracanie biegunów bez dodatkowych styczników.
• Przełączanie dwóch oddzielnych odbiorników (np. pomp, wentylatorów) w jednym urządzeniu – oszczędność miejsca w szafie.
• Układy rewersyjne w automatyce przemysłowej – kompaktowa budowa S00 ułatwia integrację z innymi elementami systemu SIRIUS.
• Zastosowania wymagające niskiego napięcia sterującego (AC 42 V) – zwiększone bezpieczeństwo w strefach zagrożonych porażeniem.

Wskazówki Montażowe

Montaż stycznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed przykręceniem przewodów należy zapoznać się z dokumentacją techniczną producenta dotyczącą momentu dokręcania zacisków. Przekrój przewodów dopasować do prądu obciążenia (9 A) oraz temperatury otoczenia. Po zakończeniu montażu sprawdzić poprawność połączeń i izolację.

FAQ

• Jakie jest napięcie cewki sterującej? Cewka stycznika 3RT2516-1AD00 jest przystosowana do napięcia AC 42 V (50/60 Hz). Nie należy podłączać innego napięcia – grozi to uszkodzeniem lub nieprawidłową pracą.
• Czy stycznik ma podświetlenie lub sygnalizację stanu? Produkt nie posiada wbudowanego podświetlenia. Sygnalizację stanu załączenia można zrealizować za pomocą dedykowanego łącznika pomocniczego (akcesorium SIRIUS) montowanego na styczniku.
• Jaki jest stopień ochrony stycznika? Stycznik przeznaczony jest do montażu wewnątrz rozdzielnicy lub szafy sterowniczej o stopniu ochrony co najmniej IP20. W warunkach przemysłowych zaleca się stosowanie obudów o wyższym IP (np. IP54) w zależności od środowiska pracy.
