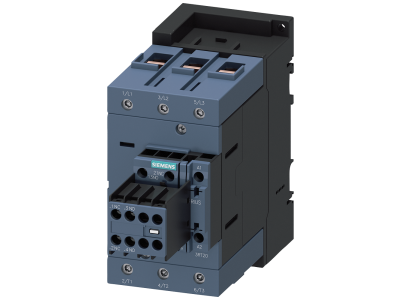

Stycznik AC-3, 45 KW/400V, 2NO+2NC, AC 230V 50/60HZ, 3-bieg., 3NO, wlk.: S3, przyłącze śrubowe | 3RT2046-1AL24 Siemens

Alternatywny kod produktu: 3RT20461AL24

Opis i Kluczowe Cechy

Stycznik Siemens 3RT2046-1AL24 to urządzenie przeznaczone do łączenia obwodów silnikowych w kategorii AC-3. Przystosowany do mocy 45 kW przy napięciu 400 V AC, wyposażony w trzy bieguny główne (3NO) oraz zintegrowane styki pomocnicze 2NO+2NC. Cewka sterująca przystosowana do napięcia 230 V AC 50/60 Hz, a przyłącze śrubowe ułatwia instalację w rozdzielnicach. Kompaktowa budowa w rozmiarze S3 pozwala na oszczędność miejsca w szafie sterowniczej.

• Kategoria AC-3 i moc 45 kW/400 V: Bezpieczne łączenie i rozłączanie silników trójfazowych o wysokim prądzie rozruchowym, zgodnie z wymaganiami dla obciążeń indukcyjnych.
• Trzy bieguny główne 3NO: Pełna kontrola trzech faz zasilania silnika, niezbędna w standardowych układach napędowych.
• Styki pomocnicze 2NO+2NC: Umożliwiają realizację sygnalizacji stanu łączeniowego, blokad krzyżowych oraz przesyłanie informacji do układów sterowania (PLC, przekaźniki).
• Cewka 230 V AC 50/60 Hz: Uniwersalne napięcie sterujące, łatwe do zintegrowania z typowymi obwodami pomocniczymi w instalacjach przemysłowych.
• Przyłącze śrubowe: Pewne i trwałe połączenie przewodów, ułatwiające montaż i serwis bez konieczności stosowania specjalistycznych narzędzi.

Zgodność z Normami

Stycznik 3RT2046-1AL24 spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikację CE. Jego konstrukcja i parametry są zgodne z europejskimi standardami dotyczącymi łączników niskiego napięcia, co gwarantuje bezpieczną pracę w instalacjach przemysłowych.

Zastosowanie

Stycznik przeznaczony jest do sterowania odbiornikami trójfazowymi, przede wszystkim silnikami asynchronicznymi o mocy do 45 kW. Sprawdza się w układach wymagających częstego łączenia i rozłączania.

• Sterowanie silnikami w maszynach produkcyjnych, pompach, wentylatorach i kompresorach.
• Realizacja impulsów załączających i wyłączających dla styczników lub przekaźników w kaskadowych układach sterowania.
• Sygnalizacja stanu pracy (załączony/wyłączony) za pomocą styków pomocniczych podłączonych do lampki lub wejść PLC.
• Automatyka budynkowa i przemysłowa – rozdzielnice sterownicze w szafach elektrycznych.

Wskazówki Montażowe

Montaż stycznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy instalować na szynie DIN TH35 lub przykręcić do podłoża (zgodnie z dokumentacją). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie we wszystkich obwodach. Przekrój przewodów doprowadzających dobrać do prądu znamionowego (zgodnie z normami instalacyjnymi). Moment dokręcania śrub przyłączeniowych – według danych producenta (zalecany 1,2…1,5 Nm dla przekrojów do 2,5 mm²). Nie przekraczać dopuszczalnych wartości prądów i napięć.

FAQ

• Czy stycznik ma wbudowane podświetlenie? Nie, stycznik 3RT2046-1AL24 nie jest wyposażony w podświetlenie. Stan pracy można sygnalizować za pomocą styków pomocniczych (2NO+2NC) podłączonych do lampki lub modułu sygnalizacyjnego.
• Jaki jest stopień ochrony tego stycznika? W danych producenta nie podano konkretnego stopnia ochrony. W typowych warunkach zabudowy w rozdzielnicy (IP20 lub wyższej) stycznik jest chroniony przed dotykiem. Zastosowanie w środowisku wilgotnym lub zapylonym wymaga dodatkowej obudowy.
• W jakim trybie pracy pracują styki główne? Styki główne (3NO) są przystosowane do pracy w kategorii AC-3, czyli łączenia i rozłączania silników asynchronicznych zwartych podczas rozruchu. Stycznik może być również używany w innych kategoriach (AC-1, AC-4), ale parametry należy dostosować zgodnie z dokumentacją producenta.
