Stycznik AC-3, 95 A/45 kW/400V, 3-biegunowy, AC 230V/50Hz, 2NO+2NC, przyłącze śrubowe | 3RT2046-1AP04 Siemens

Alternatywny kod produktu: 3RT20461AP04

Opis i Kluczowe Cechy

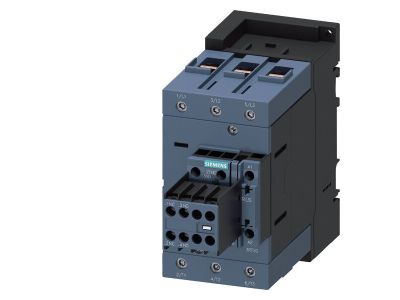

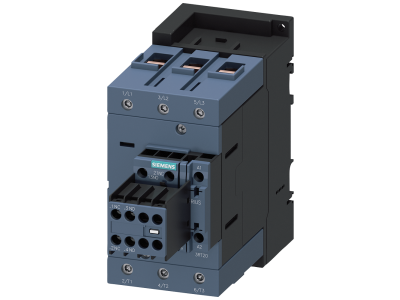

Stycznik mocy Siemens SIRIUS 3RT2046-1AP04 przeznaczony do przełączania silników w kategorii AC-3/AC-3e. Charakteryzuje się prądem znamionowym 95 A i mocą 45 kW przy 400 V AC, co pozwala na bezpieczne sterowanie odbiornikami o znacznym obciążeniu bez ryzyka przegrzania styków. Trzy bieguny główne oraz wbudowane styki pomocnicze 2NO+2NC zapewniają kompletną funkcjonalność w kompaktowej obudowie wielkości S3. Przyłącze śrubowe gwarantuje pewne i trwałe połączenie przewodów.

• Prąd znamionowy AC-3: 95 A / moc silnika 45 kW przy 400 V: Umożliwia niezawodne załączanie i wyłączanie silników o dużych obciążeniach, spełniając wymagania kategorii AC-3.
• 3-biegunowy, wielkość S3: Kompaktowa budowa oszczędza miejsce w rozdzielnicy, a wysoka moc znamionowa w małej obudowie upraszcza konstrukcję szaf sterowniczych.

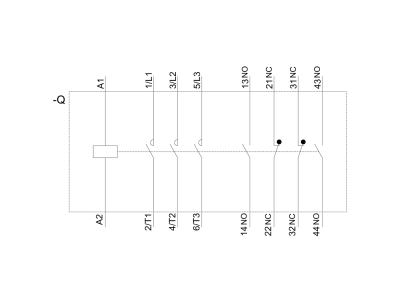

• Styki pomocnicze 2NO+2NC (odłączany łącznik pomocniczy): Gotowy zestaw styków sygnalizacyjnych redukuje czas montażu i okablowania; możliwość odłączenia modułu ułatwia konfigurację.
• Cewka AC 230 V / 50 Hz: Standardowe napięcie sterujące umożliwia bezpośrednie podłączenie do typowych obwodów sterowania 230 V bez dodatkowych zasilaczy.
• Przyłącze śrubowe: Pewne, odporne na wibracje połączenie przewodów – łatwe w wykonaniu i kontroli, zgodne z praktyką instalatorską.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego dopuszczenie na rynkach światowych. Urządzenie jest przygotowane do współpracy z silnikami o klasie sprawności IE3/IE4 (gotowość IE3/IE4), zgodnie z aktualnymi przepisami dotyczącymi efektywności energetycznej. Posiada oznaczenie CE.

Zastosowanie

Stycznik SIRIUS 3RT2046-1AP04 znajduje zastosowanie przede wszystkim w sterowaniu silnikami elektrycznymi w przemyśle i instalacjach komercyjnych. Dzięki kategorii AC-3 sprawdza się również w innych obciążeniach indukcyjnych.

• Załączanie i wyłączanie trójfazowych silników asynchronicznych klatkowych (kategoria AC-3) – np. w napędach pomp, wentylatorów, sprężarek.
• Sterowanie odbiornikami rezystancyjnymi (kategoria AC-1) oraz obciążeniami mieszanymi w instalacjach przemysłowych.
• Realizacja układów przełączania z gwiazdy w trójkąt oraz odwracania kierunku obrotów silnika.
• Integracja z systemami automatyki budynkowej i przemysłowej (np. poprzez łączniki pomocnicze do sygnalizacji stanu w PLC).

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania śrub przyłączeniowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy i warunki pracy. Zaleca się stosowanie końcówek kablowych dla przewodów linkowych.

FAQ

• Czy stycznik wymaga dodatkowego modułu styków pomocniczych? Nie – urządzenie posiada wbudowane styki pomocnicze 2NO+2NC, które można odłączyć w razie potrzeby. W standardowej konfiguracji są one gotowe do użycia bez dodatkowego okablowania.
• Jakie napięcie cewki sterującej jest wymagane? Sterownik (cewka) jest przystosowany do napięcia AC 230 V / 50 Hz. Do poprawnej pracy konieczne jest podanie tego napięcia na zaciski cewki.
• Jaki stopień ochrony ma stycznik? Stopień ochrony nie został podany w danych producenta – przy montażu na szynie w rozdzielnicy należy przyjąć standardowy dla aparatury modułowej IP20 (ochrona przed dotykiem). W przypadku pracy w trudniejszych warunkach zaleca się zastosowanie osłon lub szafy o wyższym IP.
