Stycznik AC-3, 9 A/4 kW/400V, 3-biegunowy, DC 24V, 2NO+2NC, przyłącze śrubowe | 3RT2016-1BB44-3MA0 Siemens

Alternatywny kod produktu: 3RT20161BB443MA0

Opis i Kluczowe Cechy

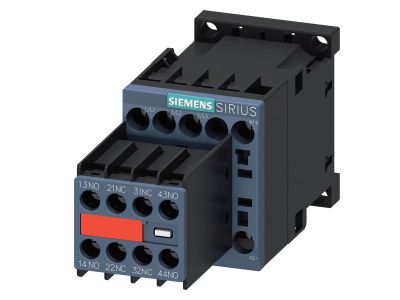

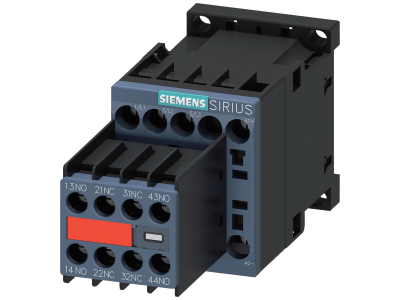

Stycznik mocy Siemens SIRIUS 3RT2 o symbolu 3RT2016-1BB44-3MA0 to urządzenie przeznaczone do przełączania silników w kategorii AC-3. Oferuje prąd łączeniowy 9 A, co przekłada się na moc 4 kW przy napięciu 400 V. Trzy bieguny zapewniają kompletną kontrolę trójfazowych odbiorników, a cewka sterująca DC 24 V umożliwia niskonapięciowe, bezpieczne sterowanie. Dodatkowo, zintegrowane na stałe styki pomocnicze 2NO+2NC oraz przyłącze śrubowe gwarantują łatwy montaż i rozbudowę układu. Wielkość S00 zapewnia kompaktową budowę, oszczędzając miejsce w szafie sterowniczej.

• Prąd łączeniowy AC-3 9 A: Umożliwia bezpieczne przełączanie silników o mocy do 4 kW przy 400 V bez ryzyka przeciążenia styków.
• 3 bieguny: Kompletne przełączanie trzech faz w obwodzie silnika, niezbędne w standardowych instalacjach trójfazowych.
• Cewka sterująca DC 24 V: Niskonapięciowe sterowanie zwiększa bezpieczeństwo operatora i ułatwia integrację z systemami automatyki.

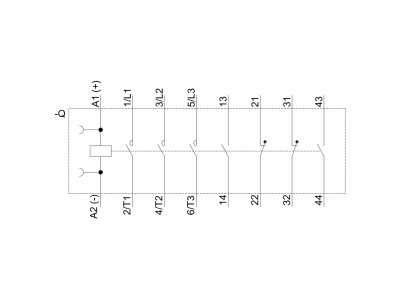

• Styki pomocnicze 2NO+2NC (na stałe): Dodatkowe sygnalizacje lub blokady bez konieczności montażu oddzielnych modułów – redukcja złożoności i okablowania.
• Przyłącze śrubowe: Pewny i trwały styk elektryczny, łatwy w montażu i konserwacji, odpowiedni dla przewodów o przekroju dobranym do prądu.
• Kompaktowa wielkość S00: Oszczędność miejsca w rozdzielnicy, co pozwala na gęstsze upakowanie aparatury.

Zgodność z Normami

Stycznik 3RT2016 jest dopuszczony na całym świecie – spełnia wymagania międzynarodowych norm IEC oraz UL/CSA. Posiada certyfikację CE, co potwierdza jego zgodność z europejskimi wymogami bezpieczeństwa i niezawodności w instalacjach przemysłowych.

Zastosowanie

Stycznik mocy przeznaczony do przełączania silników oraz innych odbiorników w kategorii AC-3. Sprawdzi się w aplikacjach przemysłowych, komercyjnych i budynkowych, gdzie wymagana jest wysoka niezawodność i powtarzalność pracy.

• Sterowanie trójfazowymi silnikami o mocy do 4 kW (np. w pompach, wentylatorach, kompresorach).
• Rozruch i zatrzymywanie maszyn w liniach produkcyjnych oraz w automatyce maszyn.
• Przełączanie odbiorników w układach automatyki budynkowej (HVAC, systemy klimatyzacji).
• Praca w systemach SIRIUS z optymalnie dopasowanymi akcesoriami (np. przekaźniki termiczne, moduły łączeniowe) dla zredukowanego okablowania.

Wskazówki Montażowe

Montaż stycznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Przekrój przewodów dobierz zgodnie z obciążalnością prądową dla 9 A. Moment dokręcania śrub przyłączy stosuj zgodnie z dokumentacją producenta – zapewni to trwały i bezpieczny styk. W obwodzie należy zastosować odpowiednie zabezpieczenia nadprądowe (wyłączniki silnikowe lub bezpieczniki).

FAQ

• Czy styki pomocnicze są fabrycznie zamontowane? Tak, w modelu 3RT2016-1BB44-3MA0 styki pomocnicze 2NO+2NC są zintegrowane na stałe, co eliminuje konieczność dokupowania dodatkowych modułów i upraszcza okablowanie.
• Jakie jest napięcie sterowania cewki? Cewka stycznika przeznaczona jest do napięcia stałego DC 24 V. Nie podaje się mocy cewki w danych – należy dobrać źródło sterowania o wydajności wystarczającej dla danego egzemplarza.
• Czy stycznik nadaje się do przełączania obwodów oświetleniowych? Stycznik jest sklasyfikowany w kategorii AC-3 (silniki). Do obwodów oświetleniowych zaleca się kategorię AC-1 lub AC-5a. Użycie w innych kategoriach może wymagać przewymiarowania – sprawdź dane katalogowe producenta.
