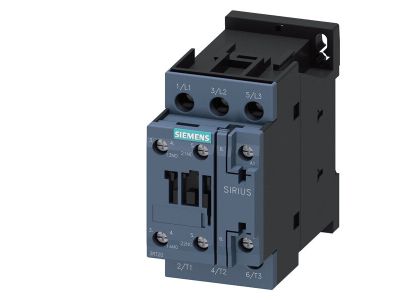

Stycznik AC-3, 4 KW/400 V, 1 NO+1 NC, AC 230 V, 50/60HZ, 3-bieg, rozmiar S0, przyłącze śrubowe | 3RT2023-1AL20 Siemens

Alternatywny kod produktu: 3RT20231AL20

Opis i Kluczowe Cechy

Stycznik 3RT2023-1AL20 to trójbiegunowy stycznik kategorii AC-3 o mocy łączeniowej 4 kW przy 400 V. Wyposażony w zestyk pomocniczy 1NO+1NC oraz cewkę przystosowaną do napięcia AC 230 V / 50‑60 Hz. Dzięki rozmiarowi S0 i przyłączom śrubowym zapewnia kompaktową zabudowę w szafach sterowniczych.

• Kategoria AC-3, moc łączeniowa 4 kW przy 400 V: gwarantuje bezpieczne i niezawodne łączenie silników indukcyjnych w aplikacjach przemysłowych – pompy, wentylatory, sprężarki.
• Zestyk pomocniczy 1NO+1NC: umożliwia realizację sygnalizacji stanu, blokad czy sprzężeń zwrotnych bez dodatkowych modułów, co upraszcza instalację.
• Cewka AC 230 V, 50/60 Hz: łatwa integracja z typowymi układami sterowania 230 V, uniwersalna dla obu częstotliwości sieci.
• 3-biegunowy, rozmiar S0, przyłącze śrubowe: oszczędność miejsca na szynie DIN, a trwałe połączenia śrubowe zapewniają pewność w trudnych warunkach eksploatacji.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z obowiązującymi normami międzynarodowymi i europejskimi dla aparatury łączeniowej. Posiada oznaczenie CE potwierdzające spełnienie wymogów bezpieczeństwa.

Zastosowanie

Stycznik 3RT2023-1AL20 znajduje zastosowanie w szerokim zakresie systemów sterowania i automatyki przemysłowej, gdzie wymagana jest niezawodna kontrola obwodów silnikowych i odbiorników.

• Sterowanie silnikami trójfazowymi w kategorii AC-3 (pompy, wentylatory, sprężarki, taśmociągi).
• Załączanie i wyłączanie odbiorników rezystancyjnych oraz oświetlenia (kategoria AC-1).
• Realizacja układów przełączania gwiazda/trójkąt dla rozruchu silników.
• Współpraca z przekaźnikami, stycznikami pomocniczymi lub systemami PLC jako element wykonawczy w szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) zgodnie z kierunkiem montażu. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów i moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Jakie jest napięcie cewki? Cewka stycznika 3RT2023-1AL20 jest przystosowana do napięcia AC 230 V, 50/60 Hz.
• Czy stycznik ma podświetlenie lub diodę sygnalizacyjną? W dostarczonych danych nie określono podświetlenia – stycznik nie posiada fabrycznie wbudowanego wskaźnika świetlnego.
• Jaki jest stopień ochrony stycznika? Stopień ochrony nie został podany w danych katalogowych. W typowych warunkach montażu wewnątrz rozdzielnicy przyjmuje się ochronę IP20.
