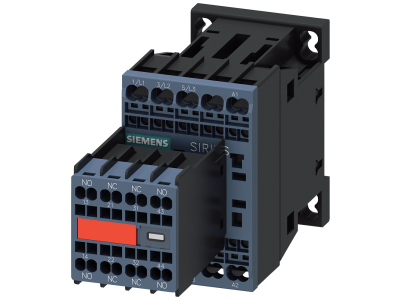

Stycznik AC-3, 3kW, 400V, styki 2NO+2NC, 24VDC, 3-biegunowy, wlk. S00, przyłącze sprężynowe | 3RT2015-2BB44-3MA0 Siemens

Alternatywny kod produktu: 3RT20152BB443MA0

Opis i Kluczowe Cechy

Stycznik Siemens 3RT2015-2BB44-3MA0 to trójbiegunowy stycznik AC-3 o mocy 3 kW przy napięciu 400 V, wyposażony w cewkę sterującą 24 V DC. Dzięki przyłączu sprężynowemu umożliwia szybki i niezawodny montaż bez konieczności użycia narzędzi. Wielkość S00 oraz wbudowane styki pomocnicze 2NO+2NC czynią go uniwersalnym elementem w szafach sterowniczych i rozdzielnicach.

• Moc 3 kW (AC-3) przy 400 V: Przeznaczony do bezpośredniego sterowania silnikami trójfazowymi o mocy do 3 kW bez ryzyka przeciążenia styków głównych.
• Cewka 24 V DC: Niskonapięciowy obwód sterowania zapewnia bezpieczną obsługę i kompatybilność z systemami automatyki zasilanymi napięciem stałym.
• Styki pomocnicze 2NO+2NC: Umożliwiają realizację układów samopodtrzymania, sygnalizacji stanu lub współpracę z przekaźnikami i sterownikami PLC.
• Przyłącze sprężynowe: Zaciski bezśrubowe skracają czas montażu i eliminują ryzyko poluzowania połączeń w wyniku wibracji.
• Wielkość S00: Kompaktowa obudowa (szer. 45 mm) oszczędza miejsce w szafie sterowniczej i ułatwia zabudowę w rozdzielnicach modułowych.

Zgodność z Normami

Stycznik został wyprodukowany zgodnie z wymogami norm europejskich oraz posiada deklarację zgodności CE. Przeznaczony do pracy w kategorii użytkowania AC-3 według standardów branżowych. Montaż i eksploatacja zgodnie z dokumentacją producenta gwarantują bezpieczną pracę urządzenia.

Zastosowanie

Dzięki parametrom technicznym i kompaktowej budowie stycznik 3RT2015-2BB44-3MA0 sprawdza się w różnorodnych aplikacjach przemysłowych i budynkowych:

• Sterowanie silnikami asynchronicznymi w maszynach, wentylatorach, pompach i kompresorach.
• Załączanie odbiorników trójfazowych o mocy do 3 kW w instalacjach oświetleniowych i grzewczych.
• Budowa układów automatyki – realizacja sekwencji pracy, sprzężeń logicznych i sygnalizacji stanu.
• Integracja z systemami sterowania PLC, gdzie napięcie 24 V DC cewki jest standardem.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Przekrój przewodów należy dobrać zgodnie z prądem obciążenia oraz wymaganiami dokumentacji technicznej. Przyłącze sprężynowe obsługuje przewody o przekroju 0,5–2,5 mm² – wsunąć przewód do otworu aż do wyczuwalnego zatrzaśnięcia. Moment dokręcania nie dotyczy – system bezśrubowy.

FAQ

• Czy stycznik posiada podświetlenie? W standardowym wyposażeniu nie przewidziano podświetlenia. Możliwe jest zastosowanie zewnętrznej sygnalizacji przez styki pomocnicze.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP. W typowych warunkach pracy w rozdzielnicy przyjmuje się IP20. W przypadku instalacji w środowisku zapylonym lub wilgotnym należy zastosować dodatkową obudowę.
• Czy stycznik może pracować w trybie AC-1? Przeznaczony jest głównie do kategorii AC-3 (silniki). W kategorii AC-1 dopuszczalny prąd może być wyższy, ale szczegółowe wartości należy sprawdzić w karcie katalogowej producenta.
