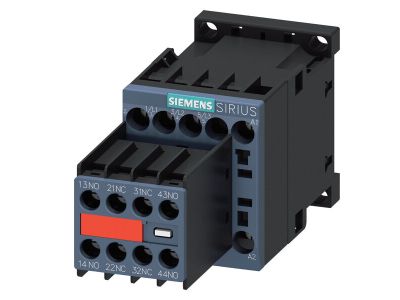

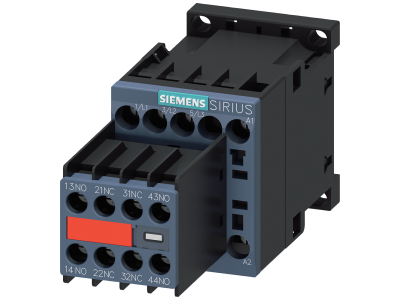

Stycznik AC-3e, 7 A/3 kW/400V, 3-biegunowy, AC 230V, 50/60Hz, 2NO+2NC, przyłącze śrubowe | 3RT2015-1AP04-3MA0 Siemens

Alternatywny kod produktu: 3RT20151AP043MA0

Opis i Kluczowe Cechy

Stycznik 3RT2015-1AP04-3MA0 z serii SIRIUS to 3-biegunowy aparat łączeniowy kategorii AC-3e, przystosowany do prądu 7 A i mocy 3 kW przy 400 V. Cewka sterująca zasilana napięciem 230 V AC (50/60 Hz) umożliwia zdalne załączanie obwodów silnikowych i rezystancyjnych. Dwa zestawy styków pomocniczych 2NO+2NC oraz przyłącze śrubowe zapewniają elastyczność w okablowaniu i łatwą integrację w szafach sterowniczych. Szerokość modułu nie została określona – przed montażem należy sprawdzić wymiary w dokumentacji producenta.

• Kategoria AC-3e, prąd 7 A / moc 3 kW (400 V): gwarantuje niezawodne łączenie silników asynchronicznych o średnim obciążeniu bez ryzyka przegrzania styków.
• Cewka 230 V AC, 50/60 Hz: uniwersalne napięcie sterujące, powszechnie stosowane w instalacjach przemysłowych i budynkowych.

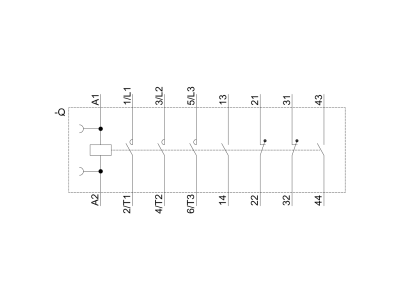

• Dwa styki pomocnicze NO i dwa NC: umożliwiają realizację sygnalizacji stanu, blokad elektrycznych oraz rozbudowanych układów sterowania.
• Przyłącze śrubowe: pewne i trwałe połączenie przewodów, łatwe w serwisowaniu i przystosowane do typowych przekrojów w instalacjach elektrycznych.
• Kompatybilny z szyną TH35 (DIN) i systemem połączeń SIRIUS: skraca czas montażu i redukuje nakłady na okablowanie.

Zgodność z Normami

Stycznik został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach niskiego napięcia. Wszystkie oznaczenia zacisków są zgodne z aktualnymi przepisami, co ułatwia identyfikację i podłączenie.

Zastosowanie

Stycznik 3RT2015-1AP04-3MA0 sprawdza się w różnorodnych aplikacjach przemysłowych i budynkowych, gdzie wymagane jest zdalne lub automatyczne załączanie odbiorników. Jego parametry i wyposażenie w styki pomocnicze czynią go wszechstronnym elementem układów sterowania.

• Sterowanie silnikami asynchronicznymi trójfazowymi o mocy do 3 kW (kategoria AC-3e).
• Załączanie odbiorników rezystancyjnych, np. grzałek, pieców elektrycznych.
• Realizacja impulsów sterujących dla styczników większej mocy, przekaźników lub modułów PLC.
• Tworzenie obwodów sygnalizacji i blokad elektrycznych dzięki wbudowanym stykom pomocniczym 2NO+2NC.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i wymaganiami norm. Momenty dokręcania śrub przyłączeniowych oraz szczegółowe dane montażowe znajdują się w oryginalnej dokumentacji producenta. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia cewki i styków głównych.

FAQ

• Jakie napięcie sterujące jest wymagane dla tego stycznika? Cewka przystosowana jest do napięcia 230 V AC (50/60 Hz). Przed podłączeniem należy upewnić się, że napięcie w obwodzie sterowania jest zgodne.
• Ile styków pomocniczych posiada stycznik i w jakiej konfiguracji? Stycznik wyposażony jest w 2 styki normalnie otwarte (NO) i 2 normalnie zamknięte (NC). Pozwala to na elastyczne projektowanie układów sygnalizacji i blokad.
• Czy przyłącze śrubowe pozwala na podłączenie przewodów wielożyłowych? Tak, zaciski śrubowe są przystosowane do przewodów linkowych i sztywnych o typowych przekrojach stosowanych w instalacjach. Należy stosować odpowiednie końcówki (tulejki) zgodnie z dokumentacją producenta.
